Pepperl Fuchs 227333

Артикул: 227333

Изготовитель: Pepperl Fuchs

Новый продукт Запросить стоимость и остатки 119 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 227333

Раздел

Полевые подключаемые разъемы датчиков

Подраздел

Pepperl Fuchs

Вес

Проверка совместимости: требуется наличие ответного гнезда M12 (5-pin) на устройстве или кабеле
Монтаж: подходит для экранированных кабелей при необходимости соблюдения требований ЭМС
Габариты: угловая форма требует учета радиуса изгиба кабеля и свободного пространства вокруг порта
Интеграция: совместим со стандартными датчиками и исполнительными механизмами интерфейсов IO-Link, аналоговых и дискретных сигналов
Ограничения: не использовать с кабелями диаметром менее 6 мм или более 8 мм (нарушение герметичности PG9)
Ограничения: максимальное сечение жил ограничено параметрами винтовых зажимов (обычно до 0.75 мм²)
Среда: IP-рейтинг (уточняется, стандартно IP67) зависит от качества сборки и типа кабеля

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Pepperl Fuchs на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип разъема: M12, вилка (папа), 5-контактный

Исполнение: угловое (90°), разборное

Экранирование: кольцевое (ABG) для защиты от ЭМП

Кабельный ввод: PG9 (подходит для кабелей внешним диаметром 6–8 мм)

Способ подключения проводников: винтовые клеммы

Материал корпуса: цинковое литье под давлением (никелированное)

Серия: V15 (стандарт Pepperl+Fuchs для 5-pin M12)

Применение

V15S — серия M12, штекер, 5 контактов

W (Angled) — угловое исполнение (G — прямое)

ABG (Shielded) — наличие экрана (версии без ABG не защищены от наводок)

PG9 — размер кабельного ввода (альтернатива PG7 для тонких кабелей)

Возможные замены: аналогичные разъемы серий Phoenix Contact SACC или Turck BS

Расшифровка кода: V15 (5 контактов) + S (вилка) + W (угловой) + ABG (экран) + PG9 (ввод)

FAQ

Можно ли использовать этот разъем для 4-контактных датчиков?

Да, физически разъем подойдет, но необходимо соблюсти схему распайки/подключения, оставив 5-й пин незадействованным.

Как обеспечивается заземление экрана?

Заземление осуществляется через внутренний зажимной механизм (iris spring или кольцо ABG) на оплетку кабеля.

Требуется ли специальный инструмент для монтажа?

Для фиксации жил достаточно стандартной отвертки, специальный обжимной инструмент для клемм не требуется.

Pepperl Fuchs 227333

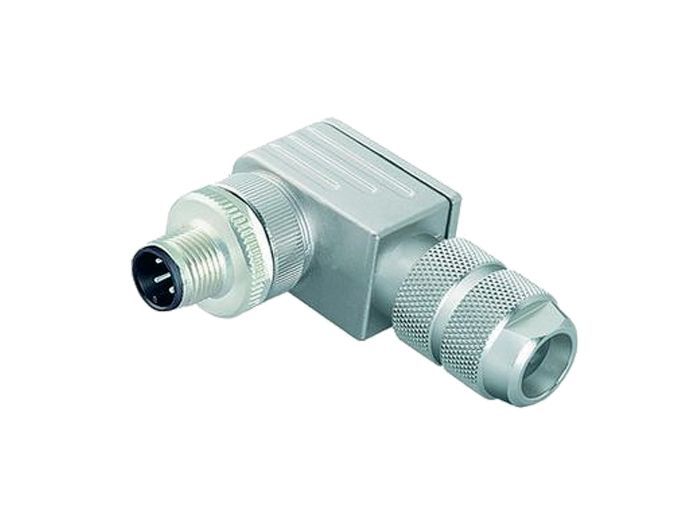

Pepperl+Fuchs V15S-W-ABG-PG9 (артикул 227333) — это разборный угловой штекер M12 с 5 контактами, предназначенный для монтажа на кабель в полевых условиях. Модель оснащена экранирующим кольцом (ABG) для защиты от электромагнитных помех и кабельным вводом PG9, обеспечивая надежное соединение датчиков и исполнительных устройств в промышленных сетях.
