Pepperl Fuchs 258193

Артикул: 258193
Изготовитель: Pepperl Fuchs
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 258193

Раздел
Полевые подключаемые разъемы датчиков
Подраздел
Pepperl Fuchs
Вес
  • Проверка совместимости сечения жилы (AWG/мм²) с зажимом Quick-on
  • Соответствие внешнего диаметра оболочки кабеля для обеспечения герметичности
  • Тип проводника: только гибкий многожильный провод (stranded)
  • Интеграция: стандартные порты M8 female датчиков, разветвителей и модулей ввода-вывода
  • Ограничение: не использовать для силовых нагрузок, превышающих номинал интерфейса M8
  • Ограничение: несовместим с одножильным проводом (solid wire)
  • Сертификация: RoHS / CE
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Pepperl Fuchs на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Типоразмер: M8, прямой штекер (Male)
Количество контактов: 4-pin
Технология подключения: Quick-on (прокалывание изоляции IDC)
Материал фиксирующей гайки: Никелированная латунь
Степень защиты: IP65 / IP67 (в сочлененном состоянии)
Рабочее напряжение/ток: до 30 В / 3 А (типично для M8)
Артикул: 258193, серия V3
Применение
V3S-GM-Q4: стандартное 4-полюсное исполнение, прямой разъем
V31-GM-Q4: 3-полюсный вариант для стандартных датчиков PNP/NPN
V3-GM-Q4: ответная часть (female/розетка) для кабельного монтажа
WM (вместо GM): угловое исполнение корпуса для монтажа в ограниченном пространстве
V1: аналоги серии для типоразмера M12
Замены: Phoenix Contact SACC-M8MS, Turck, Murrelektronik серии M8 Field-Wireable
FAQ

Нужен ли специальный обжимной инструмент для сборки?

Нет, технология Quick-on (IDC) позволяет выполнить монтаж вручную или при помощи стандартных плоскогубцев.


Допускается ли повторное использование разъема?

Допускается при условии сохранения целостности IDC-контактов и использовании нового участка кабеля.


В чем преимущество металлической гайки (GM)?

Никелированная латунь обеспечивает более высокую механическую прочность и надежность фиксации по сравнению с пластиковыми аналогами.


Pepperl Fuchs 258193

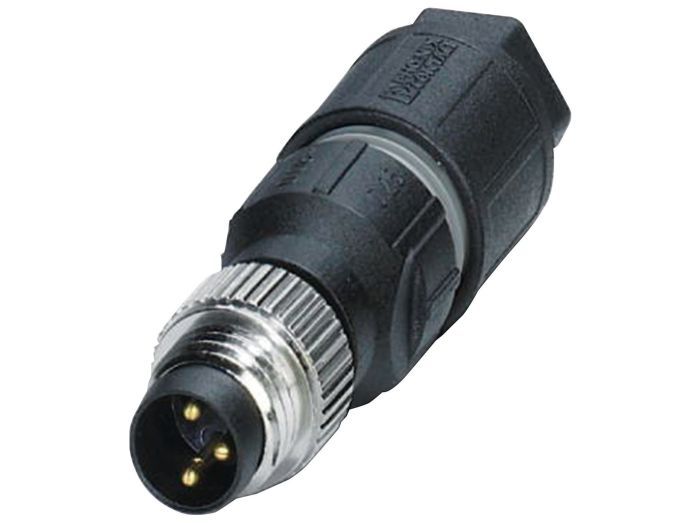

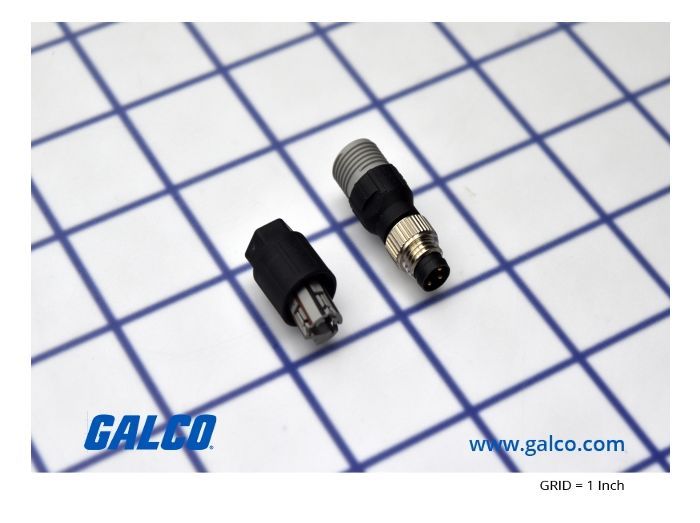

Разъем Pepperl+Fuchs 258193 (V3S-GM-Q4) представляет собой полевой штекер типоразмера M8 для быстрого монтажа на кабель. Устройство предназначено для подключения 4-контактных датчиков и исполнительных механизмов без использования пайки благодаря технологии Quick-on (IDC). Обеспечивает надежную коммутацию в цепях автоматизации при минимальных временных затратах на инсталляцию.
