Pepperl Fuchs 70101883

Артикул: 70101883
Изготовитель: Pepperl Fuchs
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 70101883

Раздел
Полевые подключаемые разъемы датчиков
Подраздел
Pepperl Fuchs
Вес
  • Соответствие диаметра внешней оболочки кабеля размеру кабельного ввода разъема
  • Совместимость сечения жил подключаемого кабеля с диапазоном винтовых зажимов
  • Тип кодировки: A-coded (стандарт для датчиков и актуаторов)
  • Требуемая степень защиты (IP67 при соблюдении технологии сборки)
  • Интеграция: Совместим со всеми датчиками и портами ввода-вывода стандарта M12 5-pin
  • Протоколы: Подходит для передачи дискретных сигналов и аналоговых данных в экранированных сетях
  • Ограничение: Не превышать номинальный ток (обычно до 4А) и напряжение, указанные в паспорте
  • Ограничение: Не допускается использование кабеля с внешним диаметром вне спецификации уплотнителя
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Pepperl Fuchs на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип разъема: M12, 5-контактный (V15)
Конструктивное исполнение: Угловое (W — angled)
Способ подключения: Винтовые клеммы для полевого монтажа
Экранирование: Да (индекс SL), защита от ЭМП
Материал корпуса: Пластик/Металл (BK — черный цвет)
Артикул производителя: 70101883
Применение
V15: Стандарт на 5 контактов; V1 — 4 контакта, V19 — 8 контактов
W (Winkel): Угловой разъем; G (Gerade) — прямой вариант
SL (Shielded): Наличие экрана; версии без SL не имеют зажима для оплетки
PG7 / PG9 / M16: Вариации размера кабельного ввода (уточняйте под диаметр кабеля)
Аналоги: Phoenix Contact SACC-M12, Turck серии B, IFM Electronic E1-серия
FAQ

Нужен ли специальный обжимной инструмент для монтажа?

Нет, данная модель оснащена винтовыми клеммами, для монтажа достаточно стандартной отвертки и инструмента для зачистки изоляции.


Можно ли использовать этот разъем для подключения экрана?

Да, индекс SL в маркировке подтверждает наличие элементов для фиксации и заземления экранирующей оплетки кабеля.


Какова схема распиновки контактов?

Используется стандартная промышленная распиновка A-coding для 5-контактных разъемов M12.


Pepperl Fuchs 70101883

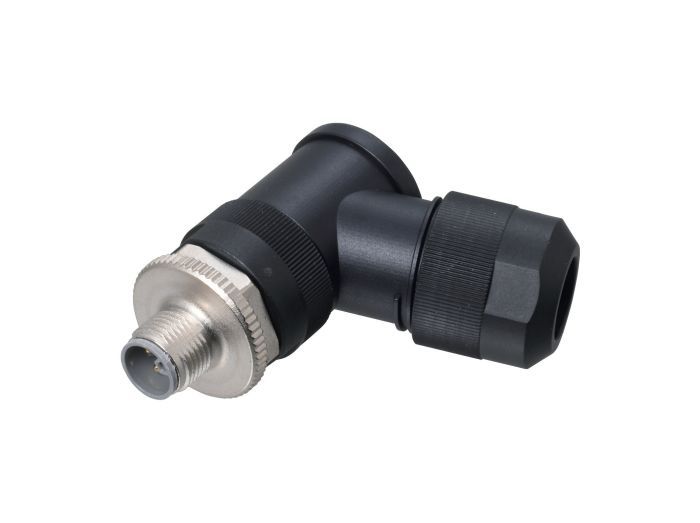

Pepperl+Fuchs V15SL-W-BK (арт. 70101883) представляет собой 5-контактный штекер M12 углового исполнения для полевого монтажа. Разъем предназначен для создания индивидуальных кабельных сборок и подключения датчиков/исполнительных механизмов в промышленных системах управления. Наличие экрана (SL) обеспечивает защиту сигнальных цепей от электромагнитных помех в сложных эксплуатационных условиях.
