Red Lion TMPCNM01

Артикул: TMPCNM01
Изготовитель: Red Lion
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TMPCNM01

Раздел
Коннекторы
Подраздел
Red Lion
Вес
  • Тип сенсора: Строгое соответствие типу K (тип J/T/E несовместимы)
  • Размер разъема: Совместимость с миниатюрными розетками (Mini Female)
  • Температурный диапазон корпуса: Данные уточняются (стандартно до +200°C для термопластика)
  • Диаметр подключаемого провода: Подходит для тонких термопарных и компенсационных проводов
  • Интеграция: Полная совместимость с модулями ввода Red Lion и сторонними контроллерами с входами K-типа
  • Ограничение: Не использовать в высокочастотных цепях или силовых линиях
  • Ограничение: Требуется защита при эксплуатации в условиях агрессивных химических сред или прямого воздействия влаги (IP-рейтинг ограничен)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Red Lion на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип термопары: K (Хромель-Алюмель)
Форм-фактор: Миниатюрный (Miniature)
Исполнение: Male (Вилка/Штекер)
Цветовая кодировка: Желтый (согласно стандарту ANSI)
Материал контактов: Соответствует сплавам термопары типа K для исключения паразитных ТЭДС
Тип крепления провода: Винтовой зажим
Применение
TMPCNM01 — Miniature Male (Штекер)
TMPCNF01 — Miniature Female (Розетка, ответная часть)
Серия TMPCN включает исполнения для различных типов термопар (J, K, T, E)
При выборе проверьте стандарт цветовой маркировки (ANSI vs IEC), если это критично для регламента предприятия
Аналоги: Взаимозаменяем с промышленными разъемами стандарта Mini-TC сторонних производителей (Omega, ТЕРМОКОНТ и др.)
FAQ

Можно ли использовать этот разъем для термопары типа J?

Нет, использование разъема типа K с датчиком типа J создаст дополнительную погрешность измерения из-за несовпадения материалов контактов.


Требуется ли пайка при монтаже?

Нет, провод фиксируется внутри разъема с помощью винтовых клемм, что обеспечивает быстрый монтаж в полевых условиях.


Какая ответная часть подходит к этому разъему?

Для соединения необходима розетка (Female) миниатюрного типоразмера для термопар типа K.


Red Lion TMPCNM01

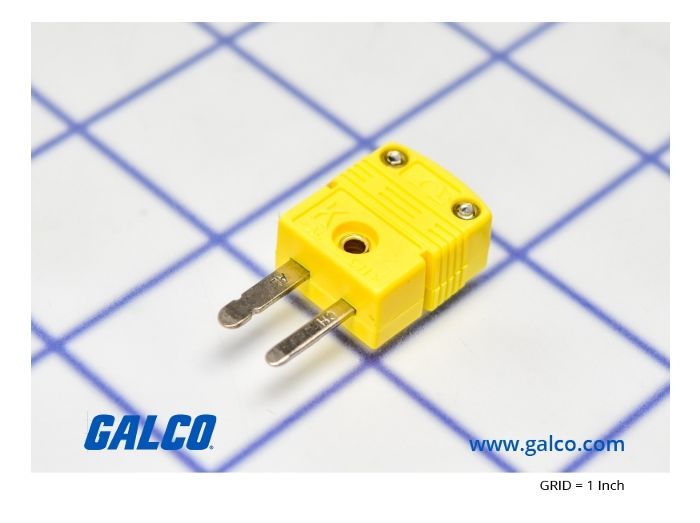

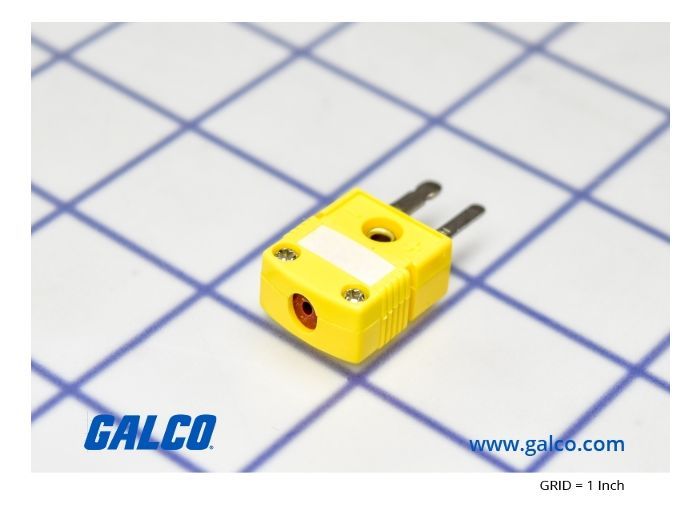

Red Lion TMPCNM01 — это миниатюрный штекерный разъем (вилка) для термопар типа K. Предназначен для быстрого и надежного подключения температурных зондов к измерительным приборам, контроллерам или удлинительным линиям с сохранением целостности компенсационного контура.
