Schneider 114483

Артикул: 114483

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 1 703 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 114483

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Чек-лист выбора: Типоразмер трубы 1", тип резьбы NPT, наличие питания 24В, соответствие расхода значению 14 Cv.
Совместимость: Управление аналоговыми сигналами 2-10 В или 4-20 мА от контроллеров BMS. Бронзовый корпус совместим со стандартными фитингами NPT.
Инженерные ограничения: Не превышать рабочую температуру 138°C и статическое давление 22 бар. Предназначен только для смешивания, не использовать для разделения потоков (Diverting).
Сертификация: Соответствует стандартам Schneider Electric для промышленного и коммерческого применения (HVAC).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип: Трёхходовой смесительный (3-Way Mixing), седельный (Globe)

Диаметр: 1 дюйм (DN25), резьбовое соединение NPT

Пропускная способность: 14 Cv

Привод MS40-7043: Электрический, пропорциональный (2-10 VDC / 4-20 mAdc)

Функция безопасности: Пружинный возврат (Spring Return), нормально закрытый

Рабочая среда: Вода, пар в диапазоне температур от -6.7 до +138.3 °C (20-281 °F)

Давление: Максимальное статическое 321 psi, перепад закрытия (Close-off) 125 psi

Питание: 24 VAC / 24 VDC

Применение

Серия VB-7300: Базовая линейка смесительных клапанов с различными коэффициентами Cv.

Маркировка VS-7313-536-4-08: Определяет комбинацию корпуса (7313), Cv и конкретной модели привода MS40.

Вариативность: Существуют исполнения с другими типами приводов (без пружинного возврата или с дискретным управлением) и другими значениями Cv.

Замена: При подборе аналогов (Belimo, Johnson Controls) необходимо учитывать монтажную длину и характеристику потока (Modified Linear).

FAQ

Какой тип сигнала управления требуется для работы?

Привод поддерживает два типа аналогового сигнала: 2-10 В постоянного тока или 4-20 мА.

Как ведет себя клапан при отключении электричества?

Клапан оснащен возвратной пружиной, которая автоматически переводит его в безопасное закрытое состояние (Normally Closed).

Можно ли устанавливать клапан на пар?

Да, клапан рассчитан на работу со средами температурой до 281 °F (138.3 °C), что допускает применение в системах низкотемпературного пара.

Schneider 114483

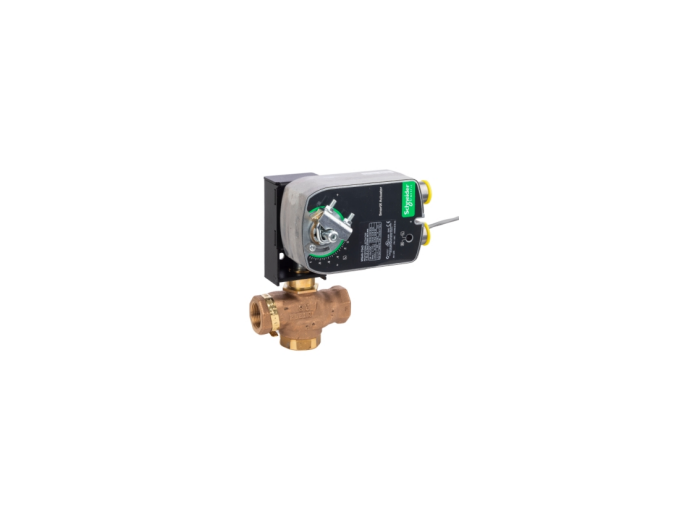

Трёхходовой смесительный седельный клапан Schneider Electric 114483 (артикул VS-7313-536-4-08) в сборе с электроприводом. Предназначен для пропорционального регулирования расходов теплоносителя в гидравлических контурах систем ОВиК. Узел обеспечивает функцию безопасности (Fail-Safe) за счет пружинного возврата в закрытое положение при потере питания.
