Schneider 526835

Артикул: 526835
Изготовитель: Schneider
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 526835

Раздел
Приводные клапанные узлы
Подраздел
Schneider
Вес
  • Соответствие расхода: Требуется расчет под 20 GPM для корректной балансировки
  • Питание: Универсальное 24 VAC или 24 VDC
  • Тип управления: Пропорциональный (Prop) или трехпозиционный (Floating)
  • Монтаж: Резьбовое соединение G 1.5", установка приводом вверх или горизонтально
  • Интеграция: Совместим со стандартными контроллерами HVAC (сигнал 0-10V / 4-20mA)
  • Ограничения: Не превышать рабочее давление 232 psi; не использовать для сред, вызывающих коррозию материалов PICV
  • Среда: Подготовленная вода или водно-гликолевые смеси
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип клапана: PICV (Pressure Independent Control Valve)
Типоразмер: 1-1/2" (DN40), внешняя резьба G-типа
Пропускная способность: 20 GPM (галлонов в минуту)
Привод: MP500C-SRD с пружинным возвратом (Spring Return)
Функция безопасности: Нормально-закрытый (NC) при потере питания
Максимальное статическое и давление закрытия: 232 psi (16 бар)
Температурный диапазон среды: от -10°C до +120°C (14–248 °F)
Характеристика потока: Линейная
Применение
VP220E: Обозначение серии независимых от давления клапанов Schneider Electric
40S: Код диаметра (1.5 дюйма / DN40)
020: Номинальный расход (20 GPM)
U331: Конфигурация с приводом MP500C-SRD (Spring Return, NC)
Аналоги: Возможно использование серий Belimo EPIV или Danfoss AB-QM при пересчете гидравлических параметров
FAQ

Как ведет себя клапан при отключении электричества?

Встроенный пружинный возврат привода MP500C-SRD автоматически переводит клапан в полностью закрытое положение (NC).


Поддерживает ли данная модель сигнал 0...10 В?

Да, электронный привод поддерживает пропорциональное управление, что позволяет использовать стандартные управляющие сигналы.


Требуется ли дополнительная балансировочная арматура?

Нет, технология PICV совмещает функции регулирующего и балансировочного клапана, поддерживая постоянный расход независимо от перепадов давления.


Schneider 526835

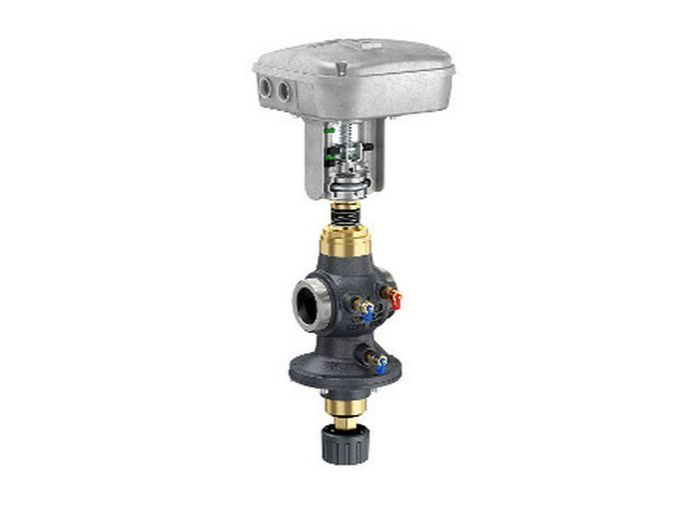

Schneider 526835 (модель VP220E-40S-020-U331) — это регулирующий узел на базе клапана PICV (независимого от давления) и электропривода MP500C-SRD. Устройство предназначено для автоматической балансировки и точного поддержания расхода в контурах систем отопления, вентиляции и кондиционирования. Обеспечивает стабильную работу теплообменников при колебаниях давления в системе.
