Schneider 526909

Артикул: 526909

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 7 185 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 526909

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Проверка совместимости расхода: расчетное значение системы не должно превышать 90 GPM.
Соответствие монтажных фланцев стандарту трубопровода (3", Flanged).
Наличие источника питания 24V и контроллера с пропорциональным управляющим сигналом.
Соблюдение температурного режима среды для защиты уплотнений и привода.
Интеграция: Совместим с большинством систем BMS по стандартному аналоговому сигналу.
Ограничение: Не подходит для систем, требующих функцию Fail-Safe (при обесточивании клапан остается в последнем положении).
Ограничение: Не предназначен для работы с паром или агрессивными жидкостями, разрушающими материалы клапана.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип: Двухходовой независимый от давления регулирующий клапан (PICV)

Типоразмер: 3 дюйма (DN80), фланцевое соединение

Номинальный расход: 90 GPM (галлонов в минуту)

Привод MP500C: Электрический, пропорциональное управление, усилие 500N

Питание: 24 VAC/VDC, без возвратной пружины (Non-Spring Return)

Максимальное статическое давление и давление закрытия: 232 psi

Диапазон температуры рабочей среды: от -10°C до +120°C (14–248 °F)

Характеристика потока: Линейная

Применение

Код VP220A-80S-090-U131: цифра 80 указывает на диаметр, 090 — на настроенный расход.

Суффикс привода (MP500C): определяет тип управления (пропорциональный) и отсутствие пружины.

Замены: возможна установка приводов серии MP с большим усилием или функцией автовозврата при сохранении корпуса.

Линейка VP220F включает модели с различными GPM в аналогичных типоразмерах корпусов.

FAQ

Требуется ли дополнительный балансировочный клапан в контуре?

Нет, технология PICV совмещает функции регулировки и автоматической балансировки, поддерживая постоянный расход независимо от перепадов давления.

Как ведет себя клапан при отключении электропитания?

Данная модель оснащена приводом Non-Spring Return (NSR), поэтому шток останется в том положении, в котором он находился в момент пропадания сигнала.

Можно ли использовать данный узел в системах холодоснабжения?

Да, нижний температурный предел среды составляет -10°C (14°F), что позволяет работать с охлажденной водой и гликолевыми смесями.

Schneider 526909

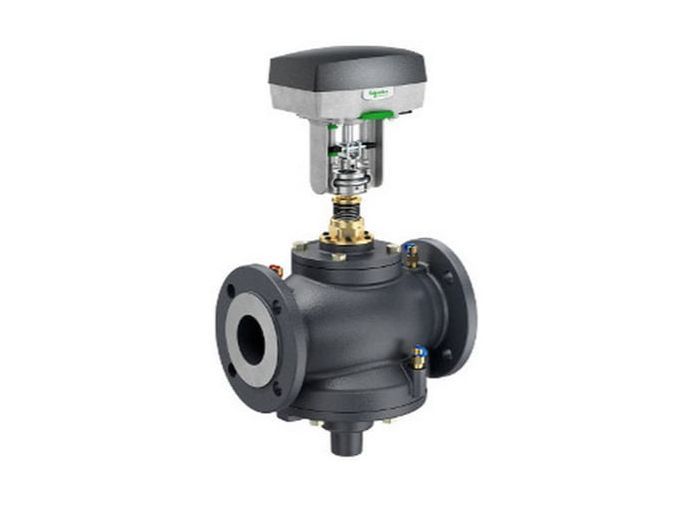

Клапан Schneider Electric 526909 (серия VP220F) — это прецизионный двухходовой комбинированный узел, сочетающий функции регулирующего и независимого от давления балансировочного клапана (PICV). Устройство предназначено для автоматической гидравлической балансировки и управления расходом в крупных системах ОВиК (HVAC), обеспечивая стабильность работы теплообменников при колебаниях давления в сети.
