Schneider 526924

Артикул: 526924
Изготовитель: Schneider
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 526924

Раздел
Приводные клапанные узлы
Подраздел
Schneider
Вес
  • Монтаж: Требуется соблюдение направления потока и наличие ответных фланцев 3"
  • Среда: Вода или подготовленные гликолевые смеси для систем отопления и охлаждения
  • Сигнал управления: Совместимость с контроллерами 0...10В / 4...20мА или дискретным управлением
  • Электропитание: Стабилизированный источник 24 В переменного или постоянного тока
  • Интеграция: Стандартные промышленные протоколы через внешние DDC-контроллеры
  • Ограничение: Не использовать для пара или агрессивных сред, разрушающих уплотнения
  • Ограничение: Эксплуатация вне температурного диапазона -10...+120 °C недопустима
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип клапана: PICV (Pressure Independent Control Valve)
Типоразмер: 3 дюйма (DN80), фланцевое соединение
Пропускная способность: 100 GPM
Привод: Электрический с возвратной пружиной (Spring Return)
Безопасное состояние: Нормально закрыт (NC) при потере питания
Управляющий сигнал: Пропорциональный / Трехпозиционный (Prop/Float)
Напряжение питания: 24 VAC/VDC
Максимальное статическое давление и давление закрытия: 232 psi (16 бар)
Диапазон рабочих температур среды: от -10 °C до +120 °C (14-248 °F)
Применение
Маркировка VP220A-80S определяет диаметр (DN80) и тип корпуса
Код 100-U331 указывает на предустановленный расход 100 GPM и конкретную сборку с приводом
Суффикс привода MP500C-SRD критичен для задач, требующих защитной функции (Spring Return)
Аналоги в рамках серии VP220F: версии с другими номиналами расхода или без возвратной пружины
FAQ

Нужна ли дополнительная балансировка системы при установке этого клапана?

Нет, клапаны PICV автоматически поддерживают заданный расход при колебаниях давления в системе.


Как ведет себя клапан при отключении электричества?

Благодаря приводу с возвратной пружиной, клапан автоматически переходит в полностью закрытое положение (NC).


Какова характеристика потока у данной модели?

Клапан имеет линейную характеристику регулирования расхода (Linear flow characteristic).


Schneider 526924

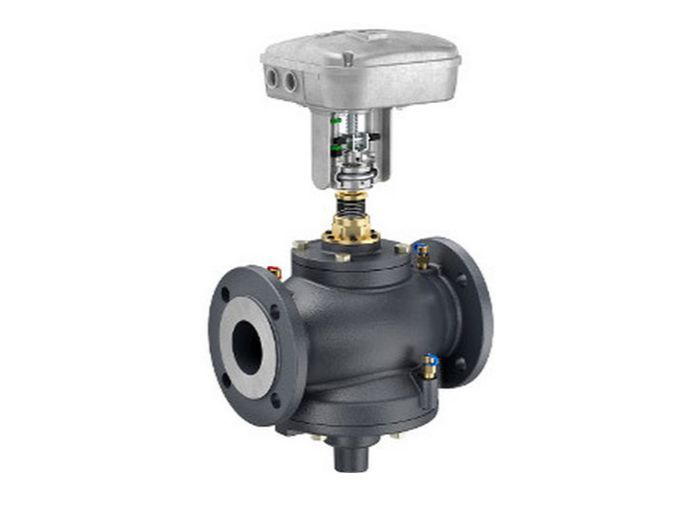

Schneider 526924 (модель VP220A-80S-100-U331) — это двухходовой регулирующий клапан, независимый от перепадов давления (PICV), в сборе с электроприводом MP500C-SRD. Узел предназначен для прецизионного управления расходом теплоносителя в крупных системах ОВиК, совмещая функции регулирования и автоматической балансировки потока.
