Schneider 528812

Артикул: 528812

Изготовитель: Schneider

Новый продукт Запросить стоимость и остатки 9 897 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 528812

Раздел

Приводные клапанные узлы

Подраздел

Schneider

Вес

Соответствие расхода: Убедитесь, что требуемый расчетный расход системы не превышает 165 GPM.
Тип монтажа: Фланцевое соединение 4"; проверьте соответствие ответных фланцев трубопровода.
Параметры питания: Требуется источник 24V AC/DC для корректной работы привода.
Сигнал управления: Проверьте совместимость выходного сигнала контроллера BMS (пропорциональный или плавающий).
Интеграция: Полная совместимость с системами Schneider Electric EcoStruxure и контроллерами сторонних производителей.
Ограничения среды: Предназначен для воды или подготовленных гликолевых смесей; не допускается использование с паром.
Температурный режим: Не использовать в системах, где температура среды может выйти за пределы диапазона -10...+120 °C.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип клапана: PICV (Pressure Independent Control Valve), 2-ходовой

Типоразмер: 4 дюйма (DN100), фланцевое соединение

Номинальный расход: 165 GPM (галлонов в минуту)

Электропривод: MP500C-SRD (24 VAC/VDC)

Тип управления: Пропорциональный (0–10V / 4–20mA) или трехпозиционный (Floating)

Функция безопасности: Пружинный возврат, нормально закрыт (Normally Closed)

Рабочее давление: Максимальное статическое и давление закрытия до 232 psi (16 бар)

Диапазон температур среды: от 14 до 248 °F (от -10 до 120 °C)

Характеристика потока: Линейная

Применение

VP220F: Основная серия фланцевых независимых от давления клапанов Schneider.

Суффикс 165: Указывает на конкретную настройку или пропускную способность картриджа (165 GPM).

U331: Код комплектации приводом MP500C-SRD с функцией Fail-Safe.

Замена: При подборе аналогов (Belimo, Danfoss) необходимо учитывать не только DN, но и динамический диапазон регулирования давления (Delta P min/max).

Исполнения: Существуют модификации без пружинного возврата и с другими значениями GPM.

FAQ

Какое состояние принимает клапан при обесточивании?

Благодаря встроенной пружине (Spring Return NC), клапан автоматически переходит в полностью закрытое состояние.

Нужна ли дополнительная балансировочная арматура?

Нет, технология PICV совмещает функции регулирующего и балансировочного клапана, поддерживая постоянный расход при изменении перепада давления.

Возможна ли работа с дискретным сигналом?

Привод MP500C-SRD поддерживает пропорциональное и импульсное (Floating) управление, что позволяет подключать его к большинству контроллеров ОВиК.

Schneider 528812

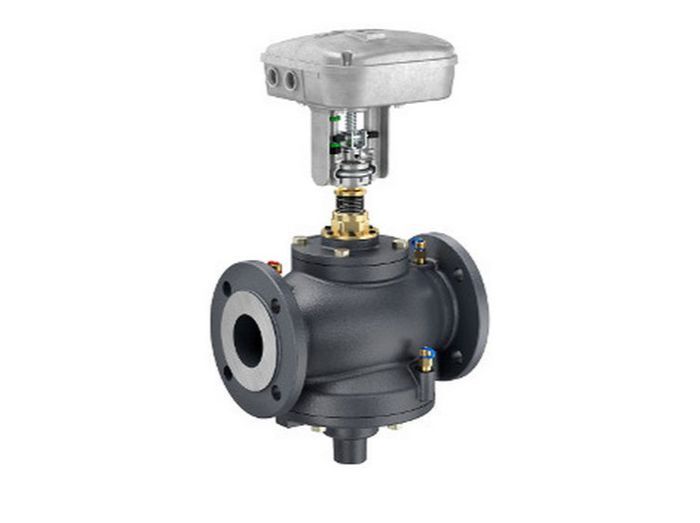

Schneider Electric 528812 (VP220A-100S-165-U331) — это двухходовой независимый от давления регулирующий клапан (PICV) серии VP220F, укомплектованный электроприводом MP500C-SRD. Узел предназначен для прецизионного управления расходом тепло- или хладоносителя в системах ОВиК, обеспечивая автоматическую гидравлическую балансировку контура независимо от колебаний давления в системе.
