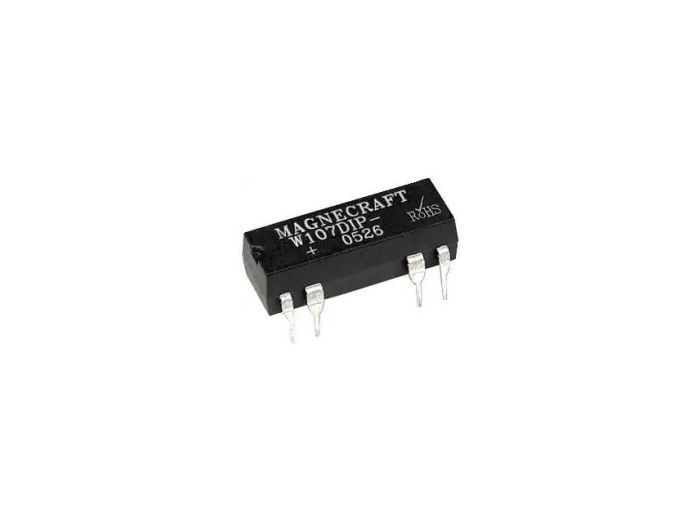

Schneider W107DIP-1

Артикул: W107DIP-1
Изготовитель: Schneider
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W107DIP-1

Раздел
Реле
Подраздел
Schneider
Вес
  • Питание: требуется стабилизированное напряжение 5 В постоянного тока.
  • Плотность монтажа: минимальное расстояние между осями соседних реле — 0.5 дюйма (12.7 мм) для исключения магнитных наводок.
  • Термостойкость: выдерживает бессвинцовый техпроцесс пайки Lead-Free Solder Re-Flow.
  • Инженерное ограничение: в данной модели отсутствует встроенный защитный диод и электростатический экран.
  • Тип нагрузки: предназначен для коммутации сигналов Low-Level; не рекомендуется для высокоиндуктивных нагрузок без внешней защиты.
  • Сертификация: RoHS Compliant.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Конфигурация контактов: 1NO (SPST-NO)
Напряжение катушки: 5 VDC
Максимальный коммутируемый ток: 0.5 A
Тип контактов: Dry Reed (сухой геркон)
Исполнение корпуса: Epoxy Case (эпоксидная заливка), 8 Pin DIP
Способ монтажа: Pin-Thru-Paste (сквозной монтаж с поддержкой пайки оплавлением)
Применение
Линейка Schneider SIP/DIP включает модели с напряжением управления от 5 до 24 В.
Маркировка: индекс '-1' указывает на конкретную конфигурацию контактов и напряжение; суффиксы типа '-E' требуют сверки по даташиту (модель w_107dip-e).
Замена: при подборе аналогов проверяйте распиновку 8-pin PC Mount и наличие/отсутствие встроенного защитного диода.
FAQ

Требуется ли установка внешнего диода?

Да, модель W107DIP-1 не имеет встроенного диода, поэтому для защиты управляющего ключа от ЭДС самоиндукции необходимо установить внешний диод параллельно катушке.


Можно ли устанавливать эти реле вплотную друг к другу?

Нет, производитель рекомендует соблюдать дистанцию не менее 12.7 мм (0.5 дюйма) для предотвращения ложных срабатываний из-за взаимного влияния магнитных полей герконов.


Schneider W107DIP-1
Schneider W107DIP-1 — малогабаритное герконовое реле серии SIP/DIP для прецизионной коммутации сигналов малого уровня. Устройство предназначено для монтажа на печатные платы в системах промышленной автоматизации и телекоммуникаций, обеспечивая высокую скорость срабатывания и надежность за счет герметичного исполнения.
