Schneider W67RCSX-9

Артикул: W67RCSX-9
Изготовитель: Schneider
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W67RCSX-9

Раздел
Реле
Подраздел
Schneider
Вес
  • Подбор: требуется строгое соответствие управляющего сигнала 48 В постоянного тока.
  • Совместимость: стандартный форм-фактор CLASS 67 для монтажа в розетки или на печатные платы.
  • Интерфейс: 14-пиновое соединение для сложных логических схем управления.
  • Ограничение: отсутствие встроенного светодиодного индикатора и диода подавления помех.
  • Ограничение: не предназначено для сред с экстремальной вибрацией без дополнительных фиксаторов.
  • Ограничение: отсутствие механической кнопки принудительного тестирования.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Schneider на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Конфигурация контактов: 4PDT (4 переключающих контакта)
Напряжение катушки: 48 VDC (номинальное)
Материал контактов: Серебро с золотым напылением (Silver Gold Overlay) для стабильной работы
Тип подключения: 14 выводов под пайку (Solder Terminals) или установку в колодку
Исполнение корпуса: Пылезащищенный прозрачный пластик
Вес: 0.075 lbs (34 г), оптимально для мобильных систем
Применение
Серия 67T: модификация с раздвоенными контактами для работы с микротоками.
Варианты катушек: исполнение под другие номиналы DC (6В, 12В, 24В, 110В) — проверяйте суффикс кода.
Тип контактов: доступны версии без золотого напыления для стандартных нагрузок.
Альтернативы: взаимозаменяемо с реле промышленного стандарта Class 67 брендов Magnecraft/Schneider.
FAQ

Подходит ли реле для коммутации слабых сигналов?

Да, контакты с золотым напылением (Gold Overlay) снижают переходное сопротивление и предотвращают окисление при малых токах.


Есть ли в данной модели встроенная защита от обратного тока катушки?

Нет, модель W67RCSX-9 не укомплектована диодом, защиту цепи управления необходимо реализовать внешними компонентами.


Как проверить состояние реле без индикатора?

Прозрачный корпус позволяет проводить визуальный осмотр состояния контактных групп в процессе эксплуатации.


Schneider W67RCSX-9

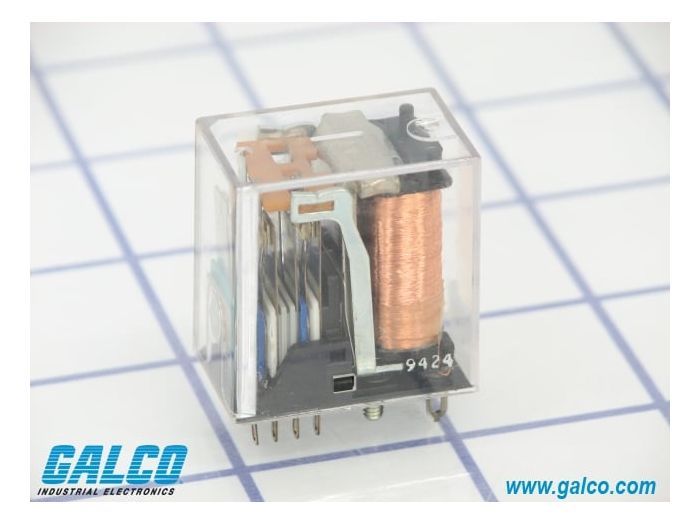

Schneider W67RCSX-9 — это миниатюрное промышленное реле серии CLASS 67, предназначенное для коммутации многополюсных цепей (4PDT) в условиях дефицита свободного пространства. Устройство оснащено прозрачным ударопрочным корпусом для защиты от пыли и случайного касания, обеспечивая визуальный контроль состояния контактов.
