Sick 1037074

Артикул: 1037074

Изготовитель: SICK

Новый продукт Запросить стоимость и остатки 2 056 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 1037074

Раздел

Абсолютный

Подраздел

Sick

Вес

Проверка совместимости: требуется поддержка протокола HIPERFACE® на стороне преобразователя частоты или контроллера
Электрическое подключение: питание 7...12 В DC (типовое для HIPERFACE)
Механический монтаж: исполнение вала и фланца HFV0 (требуется сверка чертежа посадочного места)
Температурный режим: эксплуатация в пределах -30...+115 °C (зависит от условий монтажа)
Совместимость: прошивка привода должна поддерживать считывание данных из встроенной EPROM энкодера
Ограничения: не предназначен для работы в агрессивных средах без дополнительного защитного кожуха двигателя (IP зависит от сборки)
Ограничения: интерфейс HIPERFACE® физически не совместим с протоколами SSI, BiSS или EnDat

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда SICK на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип энкодера: абсолютный, многооборотный (Multi-turn)

Серия: SICK SRM50 (линейка высокопроизводительных систем обратной связи)

Интерфейс связи: HIPERFACE® (комбинированный аналогово-цифровой канал)

Разрешение: 1024 синусоидальных/косинусоидальных периодов на оборот

Назначение: интеграция в сервоприводы для управления движением

Количество учитываемых оборотов: 4096 (12 бит)

Применение

Различие SRS/SRM: SRS — однооборотный (Single-turn), SRM — многооборотный (Multi-turn)

Суффикс K22: обозначает специфическое исполнение разъема или кабельного вывода (данные уточняются по запросу)

Альтернативы: системы линейки SRS50/SRM50 являются индустриальным стандартом для брендов SEW-Eurodrive, Beckhoff, B&R

Замена: при замене другого артикула серии SRM50 обязательна сверка типа вала (конусный/полый) и способа фиксации статора

FAQ

Является ли SRM50-HFV0-K22 взаимозаменяемым с SRS50?

SRM50 — многооборотный, SRS50 — однооборотный. Замена SRS на SRM возможна (если позволяет ПО привода), обратная замена приведет к потере данных о количестве оборотов.

Нужно ли программировать энкодер после установки?

Энкодеры HIPERFACE® содержат таблицу параметров двигателя. В большинстве случаев требуется калибровка смещения (Phasing/Offset) через ПО привода.

Какова точность передачи данных?

Система использует 1024 синус/косинус сигнала, что при интерполяции в приводе обеспечивает высокую дискретность позиционирования.

Sick 1037074

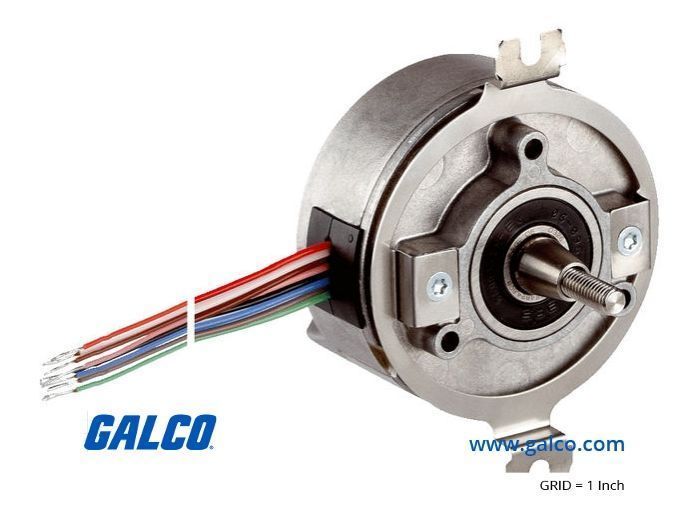

SICK SRM50-HFV0-K22 (артикул 1037074) — это прецизионная многооборотная система обратной связи (Motor Feedback System) серии SRM50 с интерфейсом HIPERFACE®. Устройство предназначено для установки в синхронные серводвигатели для передачи точных данных о положении и скорости ротора в систему управления приводом.

SICK

SICK разрабатывает и производит оборудование, такое как кодирующие устройства и датчики положения. Продукция включает фазовые датчики положения, блоки управления и интерфейсы логического ввода-вывода постоянного тока.
