Sick 1095688

Артикул: 1095688
Изготовитель: SICK
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 1095688

Раздел
Положение цилиндра
Подраздел
Sick
Вес
  • Совместимость с профилем: Только для цилиндров с C-пазом (для T-паза требуются адаптеры или серия MZT)
  • Электрическое исполнение: 3-проводное DC
  • Тип логики: PNP (коммутация положительного полюса)
  • Интерфейс подключения: Соответствие ответного разъема (M8/M12 согласно спецификации KQTS18)
  • Наличие магнита: Требуется наличие магнитного кольца на поршне цилиндра
  • Ограничения: Не предназначен для работы в зонах с интенсивными электромагнитными помехами от сварочного оборудования без спецзащиты
  • Среда: Проверить класс IP на соответствие условиям (стандартно для серии MZC1 — IP67/IP68)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда SICK на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип датчика: Магнитный для цилиндров (C-slot)
Выходной сигнал: PNP
Функция выхода: NO (нормально открытый)
Тип подключения: Кабель с разъемом (серия KQTS18)
Принцип работы: Магниторезистивный
Монтаж: Простая установка сверху в паз (Drop-in)
Применение
Расшифровка кода: MZC1 — серия для C-паза; 2V2 — параметры чувствительности; P — PNP выход; S — NO контакт
Суффикс KQTS18 определяет специфику кабельного вывода и тип разъема (уточняйте длину и пиновку перед заказом)
Варианты исполнения: Доступны версии с открытыми концами кабеля или разъемами M8/M12
Замены: Возможна замена на аналоги серии MZT7/RZT7 при использовании соответствующих переходников под C-паз
Взаимозаменяемость: Совместим с пневмоцилиндрами большинства мировых брендов (SMC, Festo, Camozzi) при наличии C-образного слота
FAQ

Как отличить MZC1 от MZT1?

Серия MZC1 предназначена строго для C-паза, серия MZT1 — для T-паза. Они не взаимозаменяемы по геометрии корпуса без адаптеров.


Нужно ли разбирать цилиндр для установки датчика?

Нет, конструкция Drop-in позволяет устанавливать датчик сверху в паз в любом месте хода поршня.


Что означает суффикс KQTS18?

Это модификация кабельного соединения. Необходимо сверить тип разъема и длину кабеля с проектной документацией, так как суффиксы влияют на способ подключения к ПЛК.


Sick 1095688

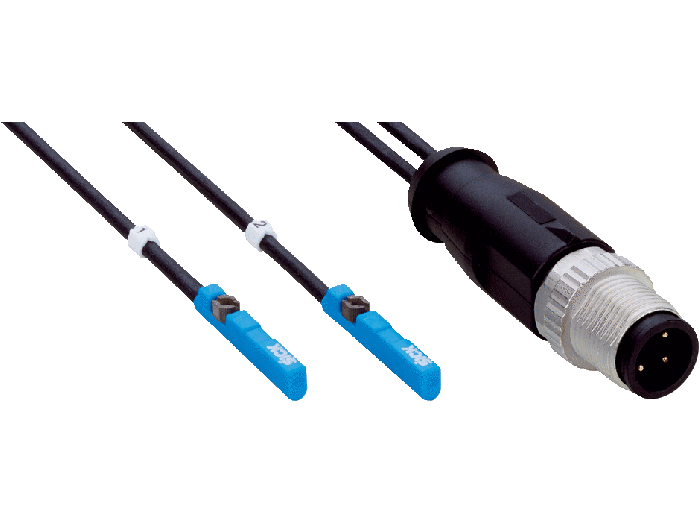

Магнитный датчик Sick MZC1-2V2PS-KQTS18 (артикул 1095688) предназначен для бесконтактного определения положения поршня в пневматических цилиндрах. Устройство оптимизировано для установки в C-образный паз (C-slot), обеспечивая высокую точность срабатывания и надежное удержание в посадочном месте. Является ключевым компонентом систем промышленной автоматизации для контроля хода исполнительных механизмов.
SICK
Компания SICK производит кодирующие устройства и датчики положения. В ассортименте представлены фазовые датчики положения, блоки управления и интерфейсы логического ввода-вывода постоянного тока.
