Simpson Electric M13512114

Артикул: M13512114
Изготовитель: Simpson Electric
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M13512114

Раздел
Цифровые панельные приборы
Подраздел
Simpson Electric
Вес
  • Совместимость с монтажным отверстием 3/64 DIN
  • Наличие двух контуров питания: 9 В DC для логики и 24 В для подсветки
  • Соответствие измеряемого сигнала диапазону 0–200 мВ DC
  • Интеграция через штатный 12-pin Mating Connector
  • Инженерное ограничение: прибор предназначен только для измерения DC; не использовать в высоковольтных AC-цепях без преобразователя
  • Температурный режим и класс защиты IP: данные уточняются
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Simpson Electric на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Разрядность дисплея: 3-1/2 LCD (максимальное значение 1999)
Входной диапазон: 200 мВ DC
Напряжение питания прибора: 9 В DC
Напряжение подсветки: 24 В
Монтажная глубина: менее 12.7 мм (0.5")
Стандарт выреза: 3/64 DIN
Тип подсветки: Negative Image Red (красные символы на темном фоне)
Комплектация: 12-контактный разъем с проводами 150 мм (6") в комплекте
Применение
Структура кода M135-1-2-11-4: определяет разрядность (1), питание (2), диапазон (11) и опцию подсветки (4)
Суффиксы в серии M135 критичны для выбора цвета подсветки (Amber/Green/Red) и входного напряжения
Доступны модификации с разрядностью 4-1/2 цифры в том же форм-факторе
Аналоги: компактные LCD-индикаторы серий Lascar или Murata (требуется проверка схем подключения и шага выводов)
FAQ

Какая минимальная глубина требуется для установки прибора?

Для монтажа необходимо менее 12.7 мм свободного пространства за лицевой панелью.


Входит ли разъем для подключения в комплект поставки?

Да, прибор поставляется с 12-контактным ответным разъемом и распаянными проводами длиной 6 дюймов.


Simpson Electric M13512114

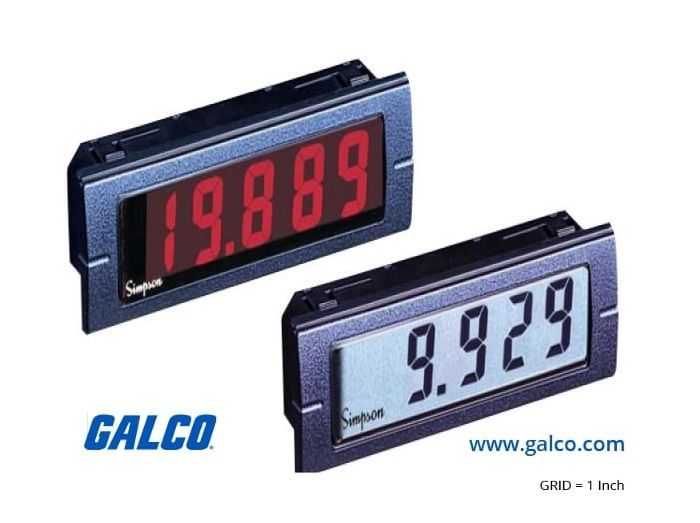

Simpson Electric M13512114 — ультракомпактный цифровой панельный индикатор серии Mini M135. Предназначен для прецизионного отображения сигналов постоянного тока (200 мВ) в системах с критическим дефицитом монтажного пространства за панелью.
