Square D 261203

Артикул: 261203
Изготовитель: Square D
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 261203

Раздел
Аксессуары
Подраздел
Square D
Вес
  • Проверка серии привода: строго ATV61 или ATV71 (зависит от типоразмера)
  • Подготовка выреза в панели шкафа строго по шаблону производителя
  • Наличие свободного пространства с внешней стороны шкафа для охлаждения радиатора
  • Совместимость: Силовые модули приводов соответствующих габаритов
  • Ограничение: Не предназначен для использования с сериями ATV600, ATV900 или ATV320
  • Ограничение: Требует соблюдения условий окружающей среды для внешней части радиатора (IP рейтинг внешней части)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Square D на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Производитель: Square D / Schneider Electric
Артикул: 261203 (аналог VW3A9505)
Назначение: Flush-mounting (скрытый монтаж)
Совместимые серии: Altivar 61 (ATV61), Altivar 71 (ATV71)
Вес нетто: 4.9 кг (10.8 lbs)
Тип защиты: Обеспечивает герметичность для пыле- и влагозащищенных шкафов (Dust and Damp Proof)
Применение
Артикул VW3A9505 является полным функциональным эквивалентом в каталоге Schneider Electric
Существуют модификации комплектов под разные габариты (Frame Size) приводов ATV61/71
При замене привода на новую серию (например, ATV630) требуется полная замена монтажного комплекта
Для подбора запчастей рекомендуется сверять код модели с шильдиком ПЧ
FAQ

Зачем выносить силовую часть ПЧ наружу?

Это позволяет отводить до 75-90% тепла от привода во внешнюю среду, предотвращая перегрев компонентов внутри закрытого шкафа.


Подходит ли этот комплект для приводов других производителей?

Нет, геометрия крепежных отверстий и уплотнений рассчитана строго под конструктив рам ATV61 и ATV71.


Влияет ли установка на степень защиты (IP) шкафа?

При корректном монтаже комплект сохраняет пыле- и влагозащитные свойства оболочки (Dust/Damp Proof).


Square D 261203

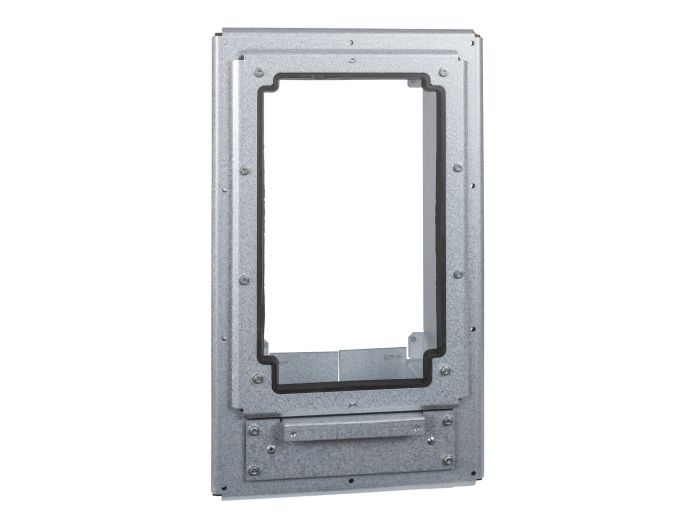

Square D 261203 (артикул Schneider Electric VW3A9505) — это специализированный монтажный комплект для скрытого (врезного) монтажа преобразователей частоты серий Altivar 61 и 71. Основная задача комплекта — вынос силовой части (радиатора) привода за пределы корпуса шкафа для эффективного теплоотвода. Это позволяет уменьшить габариты оболочки и снизить нагрузку на систему принудительного охлаждения внутри шкафа.
