Square D 324113

Артикул: 324113
Изготовитель: Square D
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 324113

Раздел
Ручные устройства плавного пуска двигателей
Подраздел
Square D
Вес
  • Соответствие номинального тока двигателя диапазону 3–12 А
  • Напряжение цепи управления должно строго соответствовать 24 В DC
  • Тип нагрузки: 3-фазные асинхронные двигатели
  • Монтаж: Установка непосредственно в силовую базу LUB12, LUB32 или реверсивную базу LU2B
  • Интеграция: Подключение через интерфейсный разъем силовой базы TeSys U
  • Ограничение: Не совместим с базами управления переменным током (AC)
  • Ограничение: Не поддерживает расширенную диагностику и протоколы передачи данных (требуются блоки LUCB/LUCC/LUCD/LUCM)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Square D на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Серия: TeSys U

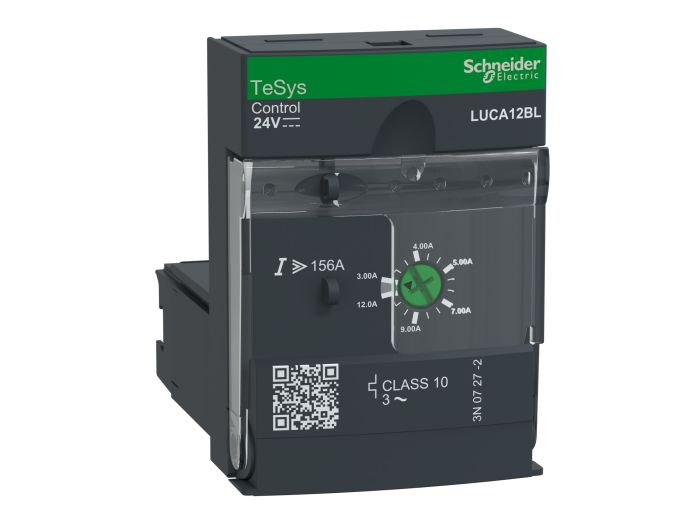

Модель: LUCA12BL (артикул 324113)
Тип: Стандартный блок управления (Standard Control Unit)
Диапазон настройки тепловой защиты: 3...12 A
Напряжение цепи управления: 24 В DC (постоянный ток)
Класс расцепления: 10 (согласно IEC 60947-4-1)
Тип сброса: Ручной/Дистанционный (зависит от базы)
Применение
Кодировка напряжения: BL — 24V DC, B — 24V AC, F — 110V AC, U — 240V AC
Линейка LUCA: Базовая защита (Thermal/Magnetic)
Линейка LUCB/LUCD: Улучшенная защита и класс 20
Типоразмеры по току: 05 (1.25-5A), 12 (3-12A), 18 (4.5-18A), 32 (8-32A)
Полная взаимозаменяемость с компонентами Schneider Electric серии TeSys U
FAQ

Может ли данный блок работать без силовой базы?

Нет, LUCA12BL является вставным модулем и функционирует только в сборе с силовой базой LUB или LU2B.


Что означает суффикс BL в маркировке?

Суффикс BL указывает на исполнение катушки управления для работы от сети постоянного тока 24 В с низким потреблением.


Как изменить уставку тока?

Настройка тока производится вращением регулировочного диска на лицевой панели блока в пределах 3–12 А.


Square D 324113

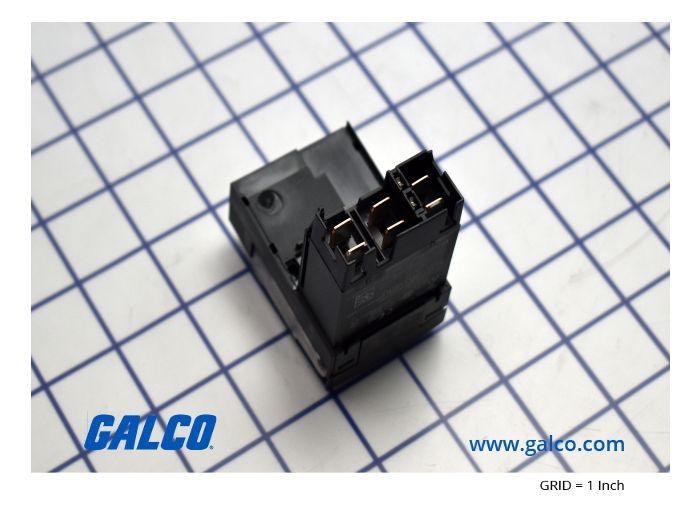

Стандартный блок управления TeSys U (LUCA12BL) производства Square D (Schneider Electric). Предназначен для обеспечения базовых функций защиты и управления электродвигателем в составе модульного пускателя. Устройство объединяет функции тепловой защиты от перегрузки, защиты от короткого замыкания, обрыва фазы и перекоса фаз.
