Square D 530076

Артикул: 530076
Изготовитель: Square D
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 530076

Раздел
Аксессуары для ПЛК
Подраздел
Square D
Вес
  • Соответствие диаметра измеряемого проводника или шины длине петли 36"
  • Наличие на ПЛК или измерительном модуле специализированного входа для катушек Роговского (сигнал mV)
  • Совместимость с сериями автоматизации Square D и Schneider Electric
  • Температурный режим эксплуатации и класс защиты IP (данные уточняются)
  • Ограничение: не допускается использование с измерителями, рассчитанными только на стандартные ТТ с выходом 1А или 5А без интегратора
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Square D на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Диапазон измерения тока: от 20 до 5000 A
Длина измерительной петли (Rope CT): 36 дюймов (914 мм)
Длина соединительного кабеля: 8 футов (2.4 м)
Погрешность измерений: 1%
Тип устройства: Аксессуар для программируемых логических контроллеров Square D
Артикул производителя: U0180004
Применение
Суффиксы в коде модели обычно определяют длину петли и длину кабеля
Модификации серии варьируются по максимальному измеряемому току (до 5000А)
При замене учитывать тип выходного сигнала (mV/Hz) и необходимость калибровки входного модуля ПЛК
Альтернатива: линейки Schneider Electric PowerLogic Rogowski Coils
FAQ

Требуется ли разрыв силовой цепи при монтаже Square D 530076?

Нет, гибкая конструкция позволяет оборачивать датчик вокруг кабеля или шины без отключения питания и демонтажа соединений.


Можно ли подключить этот датчик к обычному амперметру?

Напрямую нельзя. Датчик выдает низковольтный сигнал, пропорциональный скорости изменения тока, и требует интегратор или совместимый вход монитора/ПЛК.


Влияет ли положение петли на точность?

Для соблюдения точности 1% рекомендуется центрировать проводник внутри петли и избегать острых изгибов в месте замыкания замка.


Square D 530076

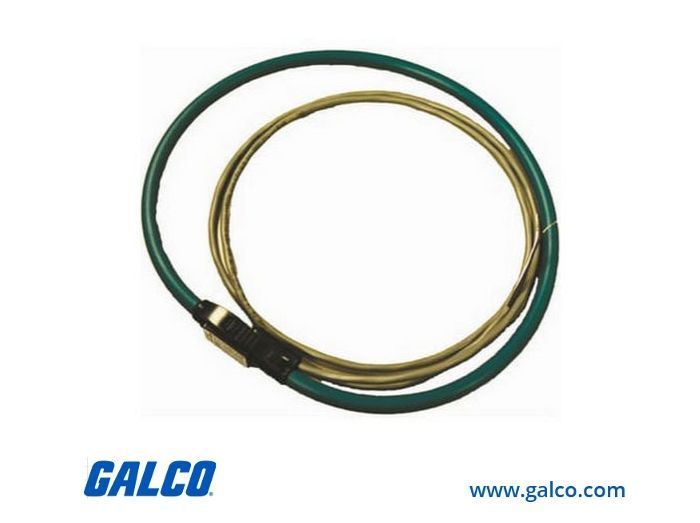

Square D 530076 — гибкий измерительный трансформатор тока типа «петля» (катушка Роговского), предназначенный для интеграции с ПЛК и системами энергоучета. Применяется для неинвазивного мониторинга переменного тока в диапазоне от 20 до 5000 А в сетях промышленной автоматизации. Обеспечивает высокую точность измерений при работе с проводниками большого сечения и сложной геометрии.
