Square D 601208

Артикул: 601208
Изготовитель: Square D
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 601208

Раздел
Аксессуары для вождения
Подраздел
Square D
Вес
  • Проверка типа сигнала: требуется строгое соответствие протоколам EnDat 2.2 или дифференциальному RS422.
  • Соответствие питающего напряжения: энкодер должен быть рассчитан на работу от 5 В пост. тока.
  • Механическая установка: монтаж во внутренний слот расширения привода Altivar.
  • Совместимость: Schneider Electric Altivar Process (ATV600, ATV900) и совместимые линейки Square D.
  • Интеграция: поддержка высокоточного позиционирования и контроля крутящего момента.
  • Ограничение: не поддерживает аналоговые сигналы Sin/Cos 1Vpp или Resolver без дополнительных преобразователей.
  • Ограничение: эксплуатация строго в рамках температурного режима и степени защиты (IP) основного корпуса привода.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Square D на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Производитель: Square D (Schneider Electric)
Артикул производителя: 601208 / VW3A3420
Тип устройства: Интерфейсный модуль цифрового энкодера
Поддерживаемые протоколы: RS422, EnDat 2.2
Номинальное напряжение питания: 5 В
Серия совместимого оборудования: Altivar (Drives Series)
Применение
VW3A3420 — основной каталожный номер для глобальных поставок.
При подборе запчастей важно проверять версию прошивки привода для корректного распознавания модуля.
Взаимозаменяемость: может маркироваться как Schneider Electric VW3A3420.
Существуют альтернативные модули для протоколов SSI, Resolver или TTL (5V/15V/24V) в зависимости от типа датчика.
FAQ

Поддерживает ли данный модуль протокол EnDat 2.1?

Данная модель специфицирована под EnDat 2.2; совместимость с версией 2.1 зависит от реализации режима обратной совместимости в прошивке привода.


Можно ли использовать модуль с энкодерами на 24 В?

Нет, модуль выдает питание 5 В; использование энкодеров с другим напряжением требует внешнего питания или иного типа интерфейсной карты.


В какой слот привода устанавливается модуль 601208?

Модуль устанавливается в специализированный слот расширения (Option Module Slot) на силовой плате или плате управления ПЧ.


Square D 601208

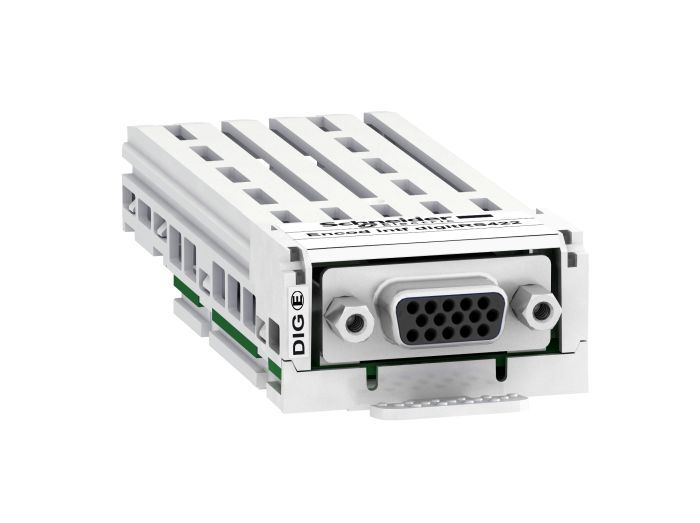

Square D 601208 (артикул VW3A3420) — это специализированный модуль интерфейса цифрового энкодера для преобразователей частоты серии Altivar. Устройство предназначено для обеспечения точной обратной связи по скорости и положению в системах электропривода с замкнутым контуром, поддерживая высокоскоростные протоколы передачи данных.
