Square D LV434211

Артикул: LV434211
Изготовитель: Square D
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики LV434211

Раздел
Принадлежности для автоматических выключателей
Подраздел
Square D
Вес
  • Совместимость с архитектурой EcoStruxure Power
  • Требуется наличие модулей связи (IFM, IFE) или расцепителей Micrologic
  • Соответствие распиновке системы Universal Logic Plug (ULP)
  • Монтаж: Внутренняя установка в щитовое оборудование
  • Не допускается использование в стандартных сетях Ethernet (риск повреждения оборудования)
  • Ограничение по длине сегмента ULP-сети согласно техническому руководству производителя
  • Соблюдение полярности и схемы подключения при работе с открытым концом
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Square D на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип интерфейса: RJ45 — Open Connector (открытый конец)
Назначение: Передача сигналов данных и питания внутри системы ULP
Применение: Системы диспетчеризации и мониторинга электроснабжения
Производитель: Square D (Schneider Electric)
Тип аксессуара: Коммуникационный кабель/адаптер
Применение
Совместимые серии: Compact NSX, PowerPact, Masterpact
Интеграция с модулями индикации и управления (FDM121 и аналоги)
Подключение к клеммникам для вывода диагностических сигналов
Артикул LV434211 уникален для конфигурации RJ45-Open; замена на кабели RJ45-RJ45 (напр. TRV00806) невозможна без модификации
Данные по сертификации: CE, RoHS, соответствие стандартам Schneider Electric ULP
FAQ

Можно ли использовать этот кабель для подключения к обычному роутеру?

Нет, несмотря на разъем RJ45, устройство использует проприетарный протокол и распиновку ULP. Прямое подключение к IT-оборудованию выведет порты из строя.


Какая длина у данного переходника?

Точные данные по длине для конкретной ревизии LV434211 уточняются, стандартно такие адаптеры имеют длину 0.3–1.0 м для межбазовых соединений.


Нужен ли специальный инструмент для монтажа открытого конца?

Для подключения требуются стандартные инструменты для работы с клеммными колодками (отвертка, кримпер для наконечников типа НШВИ).


Square D LV434211

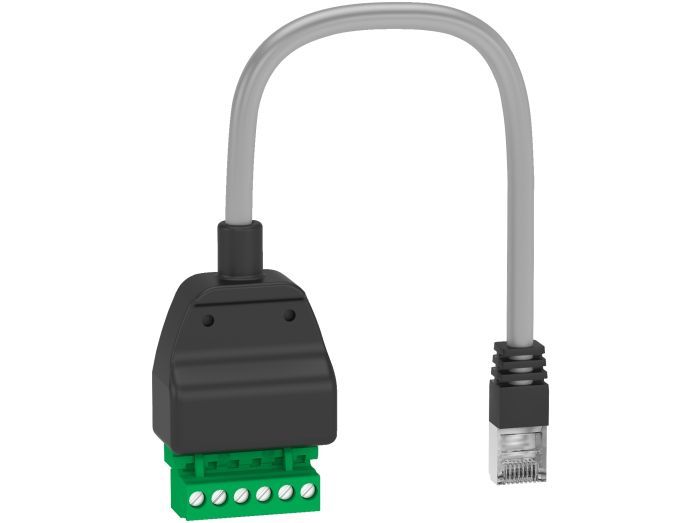

Square D LV434211 — это интерфейсный адаптер-переходник с разъема RJ45 на открытые проводники (open connector). Предназначен для интеграции интеллектуальных модулей автоматических выключателей в системы мониторинга и управления по протоколу ULP (Universal Logic Plug). Позволяет соединять коммуникационные компоненты Schneider Electric/Square D с нестандартными клеммными блоками или сторонним оборудованием.
