Square D M9A26946

Артикул: M9A26946
Изготовитель: Square D
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9A26946

Раздел
Миниатюра
Подраздел
Square D
Вес
  • Соответствие серии: устройство должно использоваться только с автоматическими выключателями линейки Multi 9
  • Параметры цепи управления: напряжение катушки должно совпадать с характеристиками источника (110-130V DC или 100-415V AC)
  • Порядок сборки: устанавливается первым аксессуаром слева от корпуса выключателя
  • Совместимость с сериями: C60BP, C60BPR, C60SP, C60H-DC, N40N (линейка Multi 9)
  • Интеграция: передача сигнала состояния «открыто/закрыто» на контроллеры или индикаторные лампы
  • Ограничение: несовместимо с бытовыми сериями Schneider Electric (Resi9, Easy9)
  • Ограничение: физически не стыкуется с устройствами серии Acti9 iC60 без специальных адаптеров (требуется уточнение по конкретному шасси)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Square D на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Функциональное назначение: независимый расцепитель (MX) + контакт состояния (OF)
Рабочее напряжение (AC): 100–415 В, 50/60 Гц
Рабочее напряжение (DC): 110–130 В
Ширина модуля: 18 мм (1 стандартный шаг)
Монтаж: на левую сторону автоматического выключателя
Серия: Multi 9 (промышленный стандарт)
Тип клемм: винтовые зажимы для жестких и гибких кабелей
Применение
M9A26946: базовая модель 100-415V AC / 110-130V DC
M9A26947: исполнение для низковольтных цепей 24-48V AC/DC
Расшифровка MX+OF: MX — катушка дистанционного отключения, OF — сигнальный контакт состояния
Аналоги: в промышленном сегменте Schneider Electric прямым функциональным аналогом являются устройства iMX+OF, но они имеют другую механическую систему зацепов
FAQ

Можно ли подавать напряжение на расцепитель постоянно?

Нет, катушка расцепителя рассчитана на импульсное воздействие. При срабатывании внутренний контакт размыкает цепь питания катушки во избежание перегрева.


Совместим ли M9A26946 с выключателями других брендов?

Нет, аксессуары для автоматических выключателей имеют специфическую механическую связь и форму корпуса, уникальную для каждой серии производителя.


Влияет ли установка модуля на ширину сборки на DIN-рейке?

Да, модуль увеличивает общую ширину аппарата на 18 мм (один модуль).


Square D M9A26946

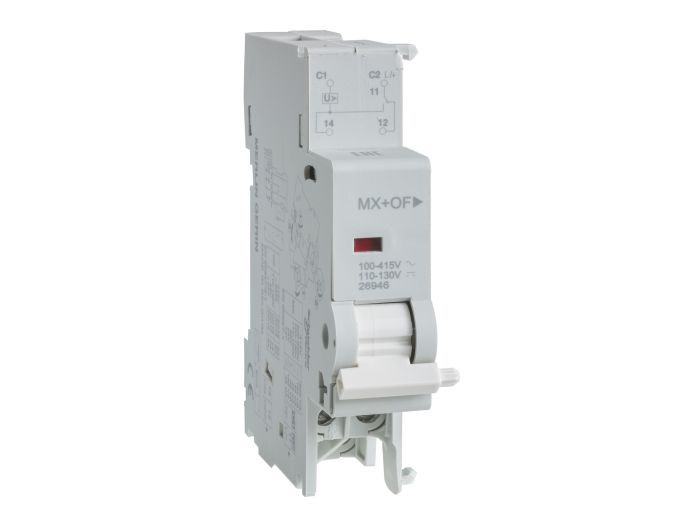

Square D M9A26946 — это комбинированный блок независимого расцепителя (MX) и вспомогательного контакта (OF) для модульного оборудования серии Multi 9. Устройство предназначено для дистанционного управления отключением автоматического выключателя при подаче сигнала и одновременного мониторинга состояния контактов (включено/выключено) в системах автоматизации и распределения электроэнергии.
