Square D M9F42220

Артикул: M9F42220
Изготовитель: Square D
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M9F42220

Раздел
Миниатюра
Подраздел
Square D
Вес
  • Подбор осуществляется по номинальному току нагрузки (20А), числу полюсов (2) и пусковым характеристикам (кривая C).
  • Совместимость: стандартные DIN-рейки, аксессуары серии Multi9 (вспомогательные контакты, дистанционные расцепители).
  • Интеграция: возможна работа в сетях AC и DC (до 125 В при последовательном соединении полюсов).
  • Ограничение: не использовать в средах с агрессивными газами без защитного шкафа.
  • Ограничение: степень защиты IP20 требует установки в оболочку/щит.
  • Сертификация: UL 489, CSA C22.2 No 5, IEC 60947-2, CE, RoHS.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Square D на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Номинальный ток: 20 А
Количество полюсов: 2P
Характеристика срабатывания: тип C (5–10 In)
Рабочее напряжение: до 480Y/277 В AC, 125 В DC
Отключающая способность: 10 кА (UL 489 / IEC 60947-2)
Монтаж: на DIN-рейку (35 мм)
Тип зажимов: туннельные клеммы (под винт)
Ширина: 36 мм (2 модуля по 18 мм)
Применение
Расшифровка кода: M9F (Multi9) + 42 (C60BP UL489) + 2 (2 полюса) + 20 (20 Ампер).
Модификация M9F43220 — версия C60BPR с кольцевыми клеммами (ring terminal).
Аналоги в рамках Schneider Electric: серия Acti9 iC60 (для рынков вне Северной Америки).
Функциональные аналоги других брендов: ABB S200U, Siemens 5SJ4, Eaton FAZ-NA.
Суффиксы в серии определяют тип кривой (C или D) и номинал тока (от 0.5 до 35А).
FAQ

Можно ли использовать данный автомат для защиты двигателя?

Да, если пусковой ток двигателя не превышает порог срабатывания кривой C (до 10 номиналов).


В чем отличие серии C60BP от стандартных бытовых автоматов?

Серия соответствует промышленному стандарту UL 489, что допускает её использование для Branch Circuit Protection, в отличие от устройств UL 1077.


Допускается ли подключение питания сверху или снизу?

Да, конструкция допускает произвольное направление подвода питания без ухудшения характеристик.


Square D M9F42220

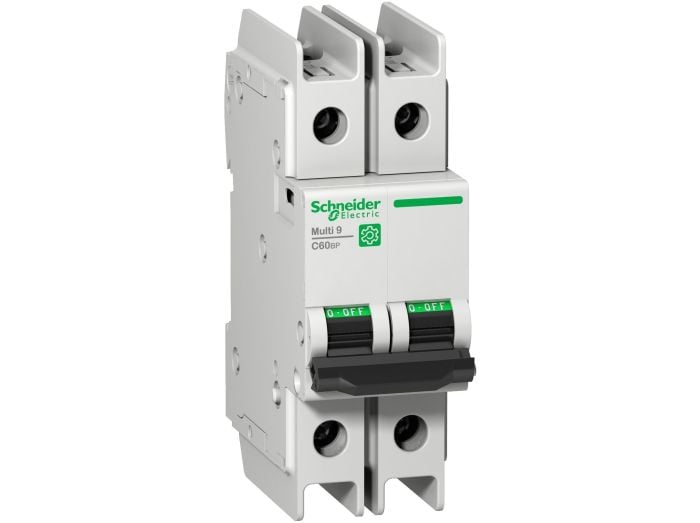

Square D M9F42220 — это двухполюсный миниатюрный автоматический выключатель серии Multi9 C60BP. Предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленном оборудовании. Соответствие стандарту UL 489 позволяет использовать устройство для защиты ответвлений (branch circuit protection) в системах автоматизации и управления.
