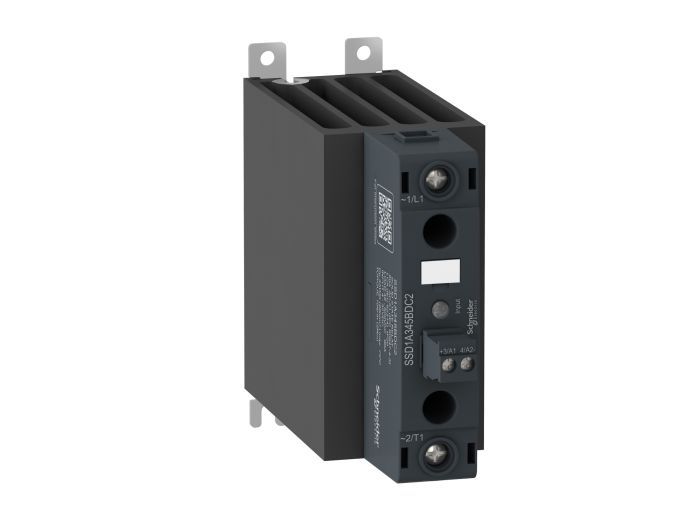

Square D SSD1A345BDC2

Артикул: SSD1A345BDC2

Изготовитель: Square D

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SSD1A345BDC2

Раздел

Реле

Подраздел

Square D

Вес

Проверка типа нагрузки: Резистивная (AC-51) или индуктивная (AC-53).
Соответствие цепи управления: Совместимость с выходами ПЛК 24V DC.
Температурный режим: Учет снижения номинального тока (derating) при температуре выше +40°C.
Тип подключения: Винтовые клеммы для силовых и управляющих цепей.
Интеграция: Прямое подключение к контроллерам Schneider Electric Modicon, температурным регуляторам и логическим реле.
Ограничения: Не использовать для коммутации постоянного тока (DC). Не превышать пиковое напряжение в 1100 В.
Сертификаты: CE, UL, CSA, EAC, RoHS, REACH.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Square D на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип: Твердотельное реле (SSR)

Серия: Harmony SSD1 (Square D / Schneider Electric)

Тип коммутации: Переключение при переходе напряжения через ноль (Zero Voltage Switching)

Номинальный ток нагрузки: 45 А (AC-51)

Напряжение нагрузки: 48–480 В AC (однофазное)

Напряжение управления: 4–32 В DC

Монтаж: На стандартную DIN-рейку 35 мм

Исполнение: Со встроенным радиатором (ширина 22.5 мм)

Применение

SSD1A...BD: Модели с управлением постоянным током (4-32V DC).

SSD1A...AB: Модели с управлением переменным током (90-280V AC).

SSD1A...C2: Обозначение типа клемм и конфигурации корпуса.

Варианты по току: Линейка включает модели на 20, 35, 45 и 60 Ампер.

Прямые аналоги: Schneider Electric серии SSP1 (панельный монтаж) или серия Zelio Relay SSR.

FAQ

Требуется ли дополнительный теплоотвод?

Нет, модель SSD1A345BDC2 поставляется в сборе со встроенным радиатором, рассчитанным на номинальный ток.

Подходит ли реле для управления ТЭНами?

Да, это основное применение. Реле с переключением через ноль минимизирует электромагнитные помехи при работе с активной нагрузкой.

Какая индикация предусмотрена на корпусе?

Устройство оснащено светодиодным индикатором (LED) зеленого цвета для визуального контроля подачи напряжения управления.

Square D SSD1A345BDC2

Square D SSD1A345BDC2 — промышленное однофазное твердотельное реле серии Harmony SSD1 для коммутации нагрузок в цепях переменного тока. Устройство обеспечивает высокую частоту переключений и неограниченный ресурс за счет отсутствия подвижных контактов. Предназначено для установки на DIN-рейку в системах управления нагревом, освещением и электродвигателями.
