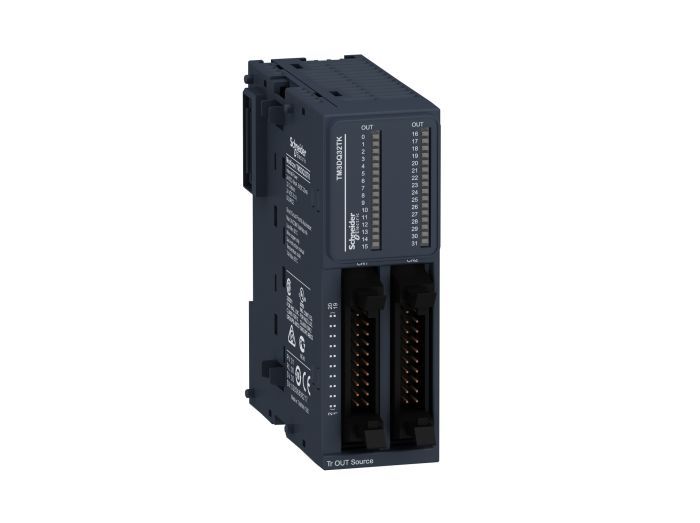

Square D TM3DQ32TK

Артикул: TM3DQ32TK
Изготовитель: Square D
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TM3DQ32TK

Раздел
Расширения ПЛК
Подраздел
Square D
Вес
  • Тип нагрузки: только постоянный ток (DC).
  • Тип разъема: для подключения требуются кабели с наконечниками HE10 и внешние клеммные модули (например, Telefast).
  • Протокол связи: внутренний интерфейс шины расширения TM3.
  • Напряжение питания: 24 В DC.
  • Ограничение по току: суммарный ток на модуль не должен превышать допустимых значений для разъема HE10.
  • Условия среды: эксплуатация только в закрытых шкафах (степень защиты IP20).
  • Сертификация: CE, UL, CSA, EAC, RoHS.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Square D на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
32 цифровых выхода транзисторного типа
Логика выходов: PNP (Source)
Тип подключения: высокоплотные разъемы HE10
Совместимость с ПЛК серий Modicon M221, M241, M251
Монтаж на стандартную DIN-рейку или панель
Светодиодная индикация состояния каналов на передней панели
Применение
TM3DQ32T — аналогичное количество выходов, но с винтовыми клеммами (больший габарит).
TM3DQ32UK — модификация с транзисторными выходами типа NPN (Sink).
TM3DQ16TK — версия с пониженной плотностью (16 выходов PNP).
Суффикс 'K' всегда указывает на использование разъемов HE10 для сокращения времени монтажа через готовые кабели.
Полная взаимозаменяемость с артикулами Schneider Electric Modicon TM3.
FAQ

Идут ли клеммники в комплекте с модулем TM3DQ32TK?

Нет, для данной модели требуются специальные соединительные кабели HE10 (например, TWDFCW30K) и внешние клеммные платы.


Можно ли использовать этот модуль с ПЛК других производителей?

Нет, модуль разработан специально для шины расширения TM3 контроллеров Schneider Electric/Square D.


Как защищены выходы от короткого замыкания?

Транзисторные выходы имеют встроенную защиту от перегрузки и короткого замыкания, однако рекомендуется внешняя защита предохранителями.


Square D TM3DQ32TK
Square D (Schneider Electric) TM3DQ32TK — это модуль расширения дискретных выходов для программируемых логических контроллеров серии Modicon. Предназначен для увеличения каналов управления исполнительными механизмами в системах промышленной автоматизации. Основное преимущество — высокая плотность портов (32 канала) при компактном форм-факторе за счет использования разъемов HE10.
