Square D TSXTLYEX

Артикул: TSXTLYEX
Изготовитель: Square D
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TSXTLYEX

Раздел
Аксессуары для ПЛК
Подраздел
Square D
Вес
  • Проверка наличия свободных портов Bus X на крайних точках системы расширения шасси
  • Совместимость с кабелями расширения серии TSX CBY (например, TSX CBY 010K, TSX CBY 030K)
  • Работа в составе ПЛК серий TSX 37 (Micro) и TSX 57 (Premium)
  • Ограничение: Не предназначен для использования в сетях Ethernet или Modbus RS-485
  • Ограничение: Использование без терминаторов ведет к ошибкам связи и остановке работы ПЛК
  • Соответствие стандартам: CE, UL (в составе системы ПЛК)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Square D на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип устройства: Оконечный терминатор шины (Bus X Terminator)
Количество в упаковке: 2 шт. (для обоих концов сегмента шины)
Назначение: Предотвращение искажений сигнала в линии связи
Совместимость с сериями: Schneider Electric / Square D Modicon Premium, Modicon Micro
Тип монтажа: Установка в соответствующие порты Bus X на шасси или кабелях расширения
Применение
Артикул Schneider Electric: TSXTLYEX (полный аналог Square D)
Кодировка: TSX — серия оборудования, TLY — тип аксессуара (терминатор), EX — исполнение для расширения
При подборе замены следует учитывать тип разъема, специфичный для архитектуры Bus X
Для современных систем (M340/M580) данный аксессуар не применяется
FAQ

Обязательно ли устанавливать оба терминатора из комплекта?

Да, для корректной работы шины Bus X терминаторы должны быть установлены на обоих физических концах сегмента связи.


Можно ли заменить оригинальный TSXTLYEX самодельным резистором?

Не рекомендуется, так как терминатор имеет специфический разъем и точно рассчитанное сопротивление для стабильной работы высокоскоростной шины.


Подходит ли этот терминатор для ПЛК Modicon M340?

Нет, серия M340 использует другую архитектуру внутренней шины, TSXTLYEX предназначен только для серий Premium и Micro.


Square D TSXTLYEX

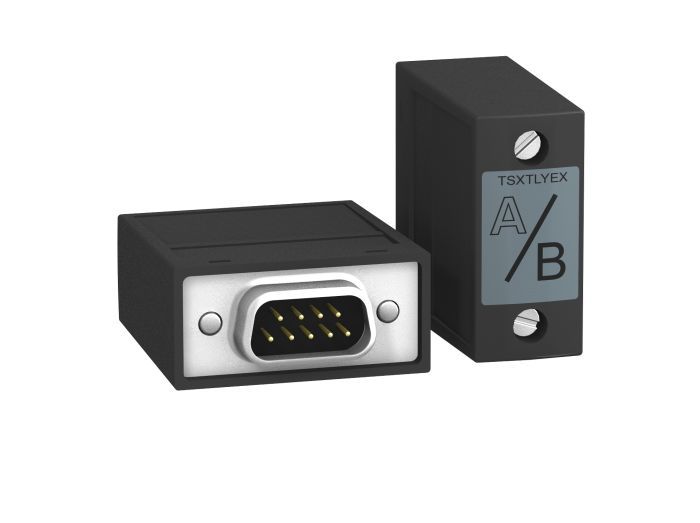

TSXTLYEX — это комплект из двух оконечных резисторов (терминаторов), предназначенных для согласования импеданса и подавления отражений сигналов в коммуникационной шине Bus X. Устройства являются критически важными компонентами при построении многостековых систем ПЛК, обеспечивая целостность передачи данных между основным и расширительными шасси. Применяются в системах автоматизации на базе контроллеров Modicon Premium и Micro.
