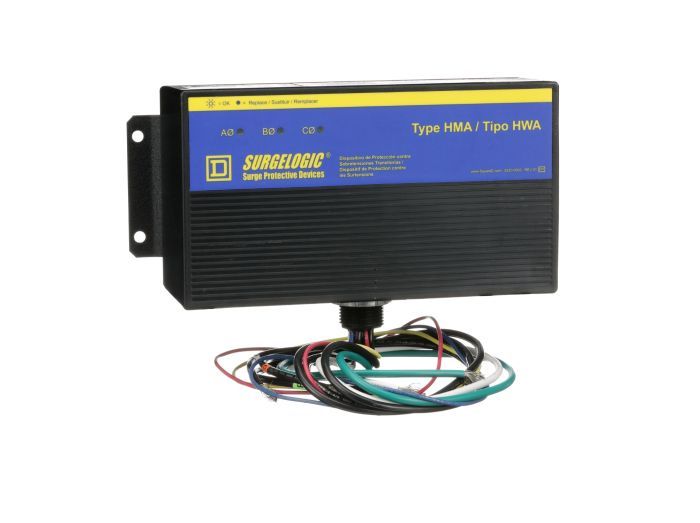

Square D TVS4HWA50X

Артикул: TVS4HWA50X
Изготовитель: Square D
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TVS4HWA50X

Раздел
Устройства защиты от импульсных перенапряжений (УЗИП)
Подраздел
Square D
Вес
  • Проверка соответствия напряжения сети (277/480В) и схемы заземления (Звезда с нейтралью).
  • Наличие места для бокового монтажа (Side Mount) к корпусу электрощита.
  • Требуемое сечение проводников для минимизации индуктивности подключения.
  • Совместимость: Интеграция с любыми распределительными панелями (Square D I-Line, QED и сторонние производители).
  • Интерфейс: Светодиодная индикация состояния фаз.
  • Ограничение: Не подходит для сетей типа 'Delta' (Треугольник) без нейтрали.
  • Ограничение: Не предназначено для эксплуатации в средах с превышением допустимого уровня влажности без дополнительного шкафа.
  • Сертификация: UL 1449 (Type 2 SPD).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Square D на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Серия: Surgelogic HWA
Номинальное напряжение системы: 480Y/277В AC
Конфигурация сети: 3-фазная, 4-проводная (Wye/Звезда)
Максимальный ток разряда (Imax): 50 кА на фазу
Тип подключения: Параллельное (Hardwired)
Частота сети: 50/60 Гц
Применение
Расшифровка кода: TVS (Surge) - 4 (480Y/277V) - HWA (Hardwire) - 50 (50kA).
Варианты по току: Доступны версии HWA80 (80 кА) и HWA10 (100 кА) для объектов с повышенным риском.
Суффикс 'X': Обозначает базовую комплектацию или специфический тип корпуса (уточняется по серийному номеру).
Аналоги: Линейка Schneider Electric Acti9 (модели iPRD) для монтажа на DIN-рейку.
FAQ

Можно ли установить этот УЗИП в сеть 480В Delta?

Нет, данная модель рассчитана строго на четырехпроводную систему Wye (Звезда) с рабочим напряжением 277В на фазу.


Что означает индикация на корпусе?

Светодиоды подтверждают наличие напряжения и исправность защитных модулей для каждой фазы.


Где лучше всего монтировать TVS4HWA50X?

Максимально близко к защищаемому автоматическому выключателю для сокращения длины проводов и повышения эффективности защиты.


Square D TVS4HWA50X
Square D TVS4HWA50X — промышленное устройство защиты от импульсных перенапряжений (УЗИП) серии Surgelogic HWA. Предназначено для подавления переходных скачков напряжения в трехфазных сетях 480Y/277В. Обеспечивает защиту чувствительной электроники и автоматики в распределительных щитах зданий и промышленных объектов.
