ST Microelectronics STTH2002CFP

Артикул: STTH2002CFP
Изготовитель: ST Microelectronics
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики STTH2002CFP

Раздел
Подраздел
ST Microelectronics
Вес
  • Проверка пикового обратного напряжения в схеме: предел 200 В
  • Соответствие тока нагрузки: до 10 А на диод при должном охлаждении
  • Тип монтажа: В отверстия (THT)
  • Требование к изоляции: Корпус TO-220FP не требует дополнительных прокладок при установке на радиатор
  • Температурный режим: Данные по максимальной температуре перехода уточняются в datasheet
  • Не использовать в цепях с напряжением выше 200 В во избежание пробоя
  • Ограничение по току: При отсутствии теплоотвода номинальный ток значительно снижается
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ST Microelectronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип компонента: Ультрабыстрый диод (Ultrafast Recovery)
Конфигурация: Сдвоенный, общий катод (Common Cathode)
Максимальное обратное напряжение (VRRM): 200 В
Средний прямой ток (IF(AV)): 20 А (10 А на каждое плечо)
Тип корпуса: TO-220FPAB (Full Pack, полностью изолированный)
Особенности: Низкие потери на переключение и проводимость
Соответствие стандартам: RoHS
Применение
STTH2002CFP: Суффикс CFP указывает на изолированный корпус TO-220FPAB
STTH2002CT: Вариант в стандартном неизолированном корпусе TO-220AB
STTH2002CR: Исполнение в корпусе I2PAK
STTH2002CG-TR: Вариант для поверхностного монтажа (SMD) в корпусе D2PAK
При замене аналогами сторонних брендов (напр. Vishay, ONsemi) критично время обратного восстановления (trr) и прямое падение напряжения (VF)
FAQ

Требуется ли диэлектрическая прокладка при монтаже на радиатор?

Нет, индекс FP в названии означает корпус TO-220FPAB, который является полностью изолированным.


Какова схема соединения диодов внутри корпуса?

Это сборка с общим катодом: центральный вывод (2) является катодом для обоих диодов, крайние выводы (1 и 3) — аноды.


Можно ли заменить STTH2002CFP на STTH2002CT?

Электрически они идентичны, но у модели CT открытая металлическая подложка, что потребует использования изоляционной прокладки.


ST Microelectronics STTH2002CFP

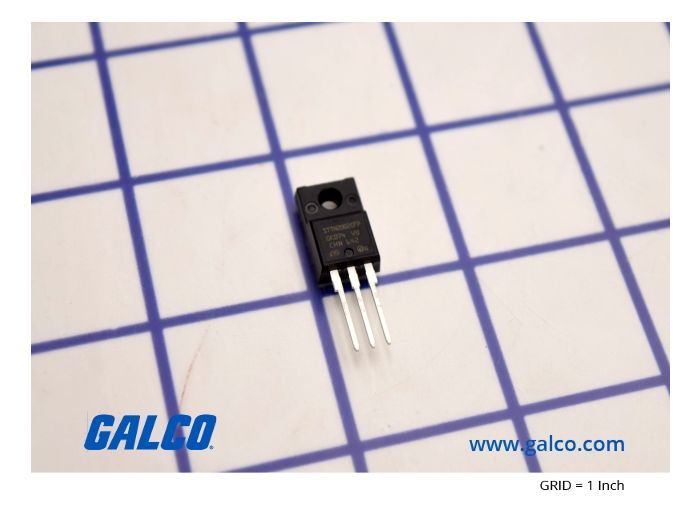

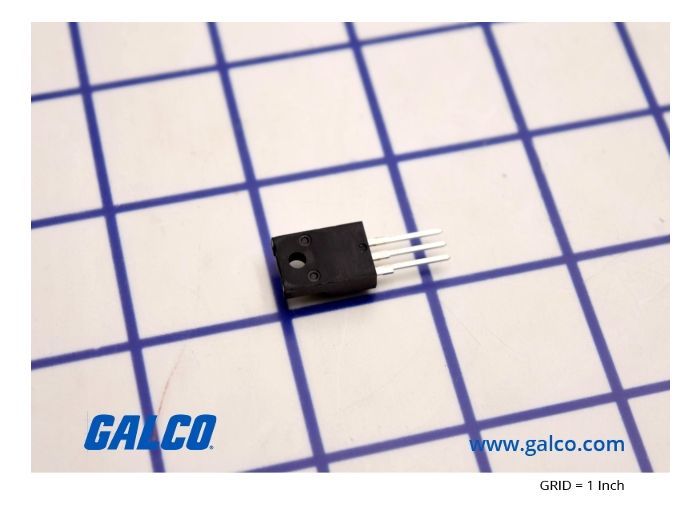

STTH2002CFP — это сдвоенный ультрабыстрый выпрямительный диод (Ultrafast Recovery Diode) в изолированном корпусе TO-220FPAB. Предназначен для работы в импульсных источниках питания (SMPS), высокочастотных преобразователях и инверторах в качестве выпрямительного или замыкающего диода.
