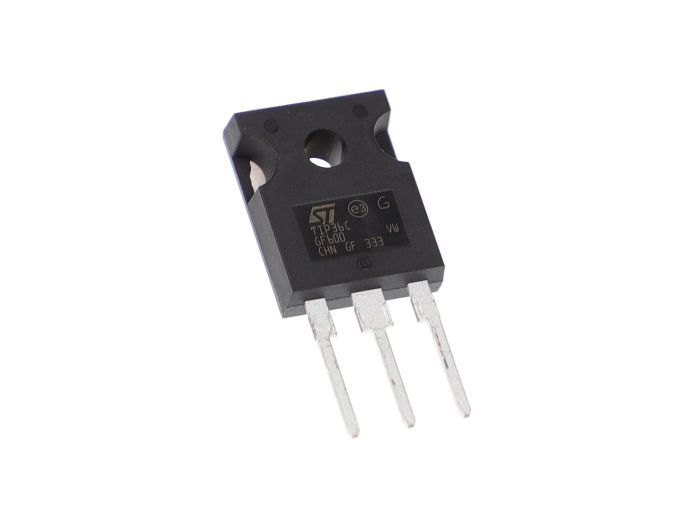

ST Microelectronics TIP36C

Артикул: TIP36C

Изготовитель: ST Microelectronics

Новый продукт Запросить стоимость и остатки 106 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TIP36C

Раздел

Подраздел

ST Microelectronics

Вес

Подбор по току: рабочая нагрузка не должна превышать 25А (с учетом запаса на пусковые токи).
Напряжение питания: эксплуатация в цепях до 100В постоянного тока.
Тепловой расчет: обязателен монтаж на радиатор при активной мощности >2 Вт.
Монтаж: механическое крепление винтом через фланец корпуса TO-218.
Комплиментарная пара: рекомендуется использование совместно с NPN-транзистором TIP35C.
Сигнальная совместимость: управление стандартными драйверами биполярных транзисторов.
Ограничение по частоте: граничная частота 3 МГц ограничивает применение в ВЧ-цепях.
Ограничение среды: отсутствие защиты от влаги (требуется герметичный корпус/лакировка в B2B-решениях).
Электрическая изоляция: коллектор соединен с металлической подложкой (требуется диэлектрическая прокладка при общем радиаторе).
Сертификация: RoHS compliant.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ST Microelectronics на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип проводимости: PNP

Максимальный ток коллектора (Ic): 25 А

Напряжение коллектор-эмиттер (Vceo): 100 В

Тип корпуса: TO-218 (SOT-93) для сквозного монтажа

Максимальная рассеиваемая мощность (Ptot): 125 Вт

Напряжение насыщения коллектор-эмиттер (Vce sat): < 1.8 В (при Ic=15А)

Статический коэффициент передачи тока (hFE): мин. 10–15 при высоких токах

Диапазон рабочих температур перехода: от -65 до +150 °C

Применение

TIP36 / TIP36A / TIP36B: младшие модели на 40В, 60В и 80В соответственно.

Суффикс 'C': подтверждает максимальный номинал напряжения в серии (100В).

Возможные функциональные аналоги: BD250C, 2N6491 (необходима проверка габаритов корпуса).

Замена на TO-247: современные аналоги часто выпускаются в корпусе TO-247, который совместим по посадочному месту.

Исполнение: только Lead-free/RoHS (в современных партиях ST).

FAQ

Нужна ли изоляция при монтаже TIP36C на радиатор?

Да, фланец корпуса электрически связан с коллектором. Если радиатор общий для нескольких компонентов, используйте слюдяную или силиконовую прокладку.

Можно ли заменить TIP36C на TIP36A?

Только если напряжение в вашей схеме не превышает 60В. Для схем выше 60В замена недопустима.

Какая модель является парой для этого транзистора?

Комплементарным NPN-транзистором для TIP36C является модель TIP35C.

ST Microelectronics TIP36C

TIP36C — это мощный кремниевый биполярный PNP-транзистор производства STMicroelectronics, предназначенный для сильноточных схем переключения и оконечных каскадов аудиоусилителей. Прибор оптимизирован для работы в режимах общего назначения, обеспечивая стабильную передачу тока до 25А. Является промышленным стандартом для мощных линейных и импульсных систем управления нагрузкой.
