Texas Instruments MC34063AP
Технические характеристики MC34063AP
-
## 3. Подбор и совместимость - Требуемая топология: Buck, Boost или Inverting. - Максимальный входной вольтаж: не более 40 В. - Метод монтажа: THT (сквозные отверстия, шаг 2.54 мм). - Температурный режим эксплуатации: коммерческий (0°C ... +70°C). **Совместимость/интеграция:** - Совместим со стандартными силовыми индукторами и диодами Шоттки. - Возможность расширения выходного тока через внешние NPN/PNP транзисторы. - Стандартная распиновка для 8-pin DIP разъемов. **Инженерные ограничения:** - Не подходит для применения в условиях критических температур (ниже 0°C). - Ограничение по частоте переключения требует использования индуктивностей большего размера по сравнению с высокочастотными ШИМ-контроллерами. - Требуется расчет теплоотвода при токах нагрузки свыше 0.5-0.7 А. **Сертификация:** - RoHS Compliant.
Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.
Какова точность встроенного источника опорного напряжения?
Внутренний ИОН составляет 1.25 В с типичным отклонением ±2%.
Нужен ли внешний диод для работы схемы?
Да, для большинства топологий требуется внешний блокирующий диод или диод Шоттки.
Можно ли поднять ток нагрузки до 3А?
Да, но только при использовании внешнего силового ключа (транзистора), так как внутренний ключ ограничен 1.5А.

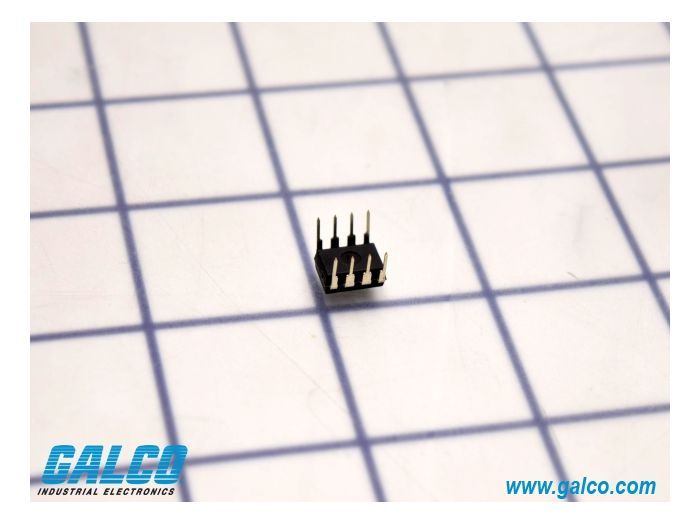

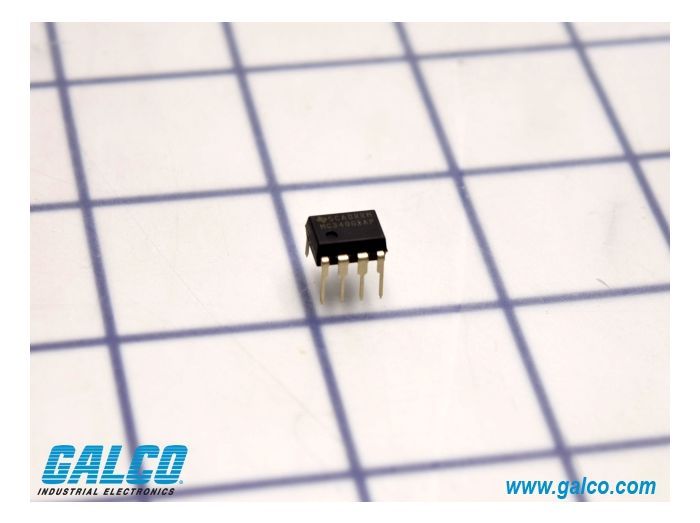

MC34063AP — это универсальная монолитная интегральная схема управления, содержащая основные функции для DC-DC преобразователей. Чип предназначен для реализации понижающих (Step-Down), повышающих (Step-Up) и инвертирующих топологий в цепях питания малой и средней мощности.
