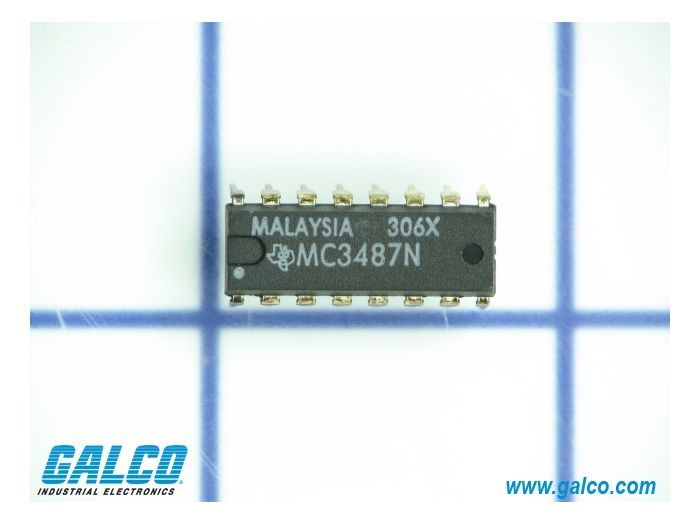

Texas Instruments MC3487N

Артикул: MC3487N

Изготовитель: Texas Instruments

Новый продукт Запросить стоимость и остатки 102 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MC3487N

Раздел

Подраздел

Texas Instruments

Вес

Подбор: Проверка соответствия уровней логики (TTL) и требований к дифференциальной передаче RS-422
Монтаж: Сквозное отверстие (THT) в печатную плату или установку в DIP-сокет
Интеграция: Прямая совместимость с приемниками серии MC3486
Интеграция: Поддержка протоколов передачи данных по витой паре на больших дистанциях
Ограничение: Не предназначен для работы в сетях RS-485 (Half-Duplex) без внешней логики управления
Ограничение: Не использовать при температуре среды ниже 0°C без термостабилизации
Ограничение: Чувствительность к электростатическому разряду (ESD), требует соблюдения правил антистатической защиты
Сертификация: RoHS (уточнять при заказе конкретной партии)

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип устройства: Quad Differential Line Driver (RS-422)

Напряжение питания (Vcc): 5 В (номинал)

Тип корпуса: PDIP-16 (Plastic Dual-In-Line Package)

Входная логика: Совместимость с TTL и LS

Выходы: Трехстабильное состояние (3-state) с высокой нагрузочной способностью

Количество каналов: 4 независимых драйвера

Защита: Встроенная защита от короткого замыкания на выходе

Температурный диапазон: 0°C ... +70°C (коммерческий класс)

Применение

Суффикс N: Обозначает пластиковый корпус PDIP для монтажа в отверстия

Суффикс D: Вариант в корпусе SOIC для поверхностного монтажа (SMD)

MC3487DR: Версия в SOIC-корпусе с упаковкой в ленту (Tape & Reel)

Функциональные аналоги: AM26LS31, DS26LS31, SN75174

Замена: При переходе на SMD-версию (MC3487D) требуется перепроектирование топологии платы

Критичность: Проверяйте версию (N vs D) перед закупкой, так как тип монтажа не является взаимозаменяемым

FAQ

В чем разница между MC3487N и MC3486N?

MC3487N является передатчиком (driver), а MC3486N — приемником (receiver). Они используются в паре для организации дифференциальной линии связи.

Подходит ли MC3487N для работы с 3.3В логикой?

Микросхема рассчитана на питание 5В и TTL-уровни; для надежной работы с 3.3В логикой может потребоваться согласование уровней (level shifter).

Какое максимальное расстояние передачи гарантирует этот чип?

Дистанция зависит от скорости передачи и кабеля, но стандарт RS-422, поддерживаемый MC3487N, рассчитан на работу до 1200 метров при низких скоростях.

Texas Instruments MC3487N

Texas Instruments MC3487N — четырехканальный дифференциальный драйвер линии, разработанный в соответствии со стандартами ANSI TIA/EIA-422-B и ITU V.11. Устройство предназначено для передачи цифровых данных по сбалансированным линиям в условиях промышленных помех, обеспечивая высокую скорость коммутации при малом энергопотреблении.
