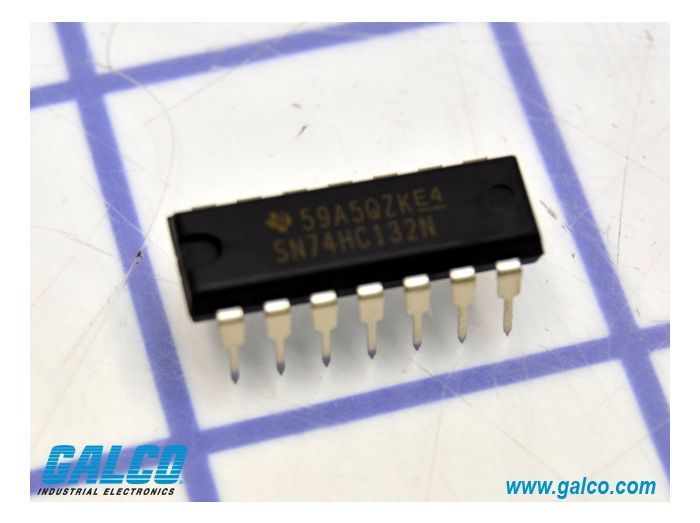

Texas Instruments SN74HC132N

Артикул: SN74HC132N
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SN74HC132N

Раздел
Подраздел
Texas Instruments
Вес
  • Проверка рабочего напряжения системы: строго в диапазоне 2–6 В
  • Тип монтажа: сквозной (Through-Hole), совместимость с макетными платами
  • Температурный диапазон: стандартный промышленный (-40°C до +85°C)
  • Интеграция: совместимость по выводам со стандартной логикой 74-й серии
  • Сигналы: работа с аналоговыми или зашумленными цифровыми сигналами на входе
  • Ограничение: не допускается работа с входными уровнями выше VCC (без делителей)
  • Ограничение: не предназначен для прямой коммутации силовых нагрузок без буферных ключей
  • Сертификаты: RoHS, REACH
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Функция: 4 независимых элемента 2-Input NAND
Тип входа: Триггер Шмитта (гистерезис) для фильтрации шумов
Корпус: 14-DIP (N) для монтажа в отверстия (THT)
Напряжение питания (VCC): от 2.0 В до 6.0 В
Низкое энергопотребление: характерное для CMOS-серии HC
Высокая скорость работы: время задержки распространения до 11-15 нс (при 6В)
Выходной ток: ±4.0 мА при 4.5 В
Применение
SN74HC132N: суффикс 'N' указывает на пластиковый корпус DIP-14
SN74HC132D: модификация в корпусе SOIC для поверхностного монтажа (SMD)
SN74HC132PW: версия в компактном корпусе TSSOP
SN74HCT132: модификация с входными порогами, совместимыми с TTL-логикой (5В)
Функциональные аналоги: CD74HC132 (TI), MC74HC132A (onsemi), M74HC132 (STMicroelectronics)
FAQ

Чем SN74HC132 отличается от обычной 74HC00?

Модель 132 оснащена триггерами Шмитта на входах, что позволяет преобразовывать медленные или зашумленные сигналы в чистые цифровые фронты.


Можно ли использовать её для подавления дребезга контактов?

Да, наличие гистерезиса делает эту микросхему идеальной для построения схем антидребезга механических кнопок и переключателей.


Какое преимущество дает корпус DIP-14?

Удобство прототипирования, возможность установки в сокеты и простота ручной пайки при ремонте промышленного оборудования.


Texas Instruments SN74HC132N
SN74HC132N — это четырехканальный логический элемент «2И-НЕ» (NAND) с триггерами Шмитта на каждом входе, выполненный по технологии High-Speed CMOS. Устройство предназначено для инверсии сигналов, формирования прямоугольных импульсов из медленно меняющихся фронтов и обеспечения высокой помехоустойчивости в цифровых цепях. Широко применяется в генераторах, схемах сброса и узлах сопряжения с зашумленными линиями передачи данных.
