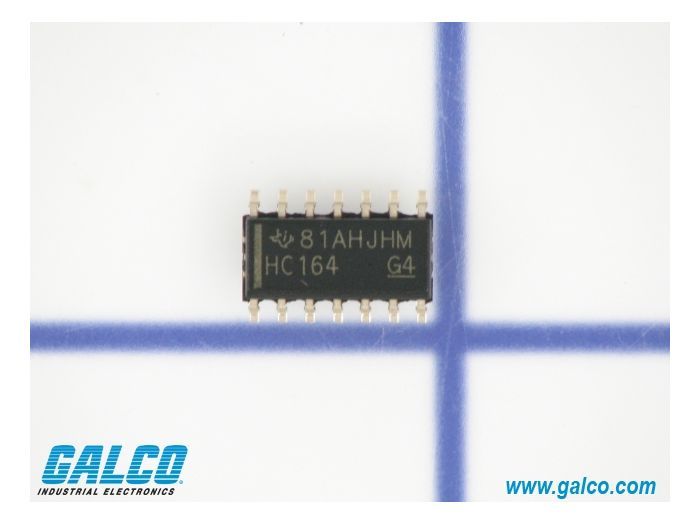

Texas Instruments SN74HC164D

Артикул: SN74HC164D
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SN74HC164D

Раздел
Подраздел
Texas Instruments
Вес
  • Соответствие питающего напряжения (2-6V) и уровней логических сигналов системы
  • Тактовая частота: до 36 МГц (при 6V) или до 24 МГц (при 4.5V)
  • Тип монтажа: SMD (поверхностный на плату)
  • Совместимость: Микроконтроллеры (AVR, STM32, PIC) и стандартные логические семейства 74-й серии
  • Интеграция: Поддержка каскадного соединения для увеличения разрядности (Qh на вход следующего чипа)
  • Ограничение: Не предназначен для прямой работы с высоковольтными или сильноточными нагрузками без драйверов
  • Ограничение: Не поддерживает двунаправленный сдвиг (только SIPO)
  • Сертификация: RoHS, REACH
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип логики: High-Speed CMOS (серия 74HC)
Функция: 8-bit Shift Register (Serial-to-Parallel)
Корпус: 14-SOIC (D-suffix)
Напряжение питания: от 2.0 В до 6.0 В
Количество выходов: 8 (параллельные)
Входы: Два последовательных входа (AND-gated) и асинхронный сброс (CLR)
Рабочий ток покоя: 80 мкА (макс.)
Применение
SN74HC164D: исполнение в корпусе SOIC-14
SN74HC164N: исполнение в корпусе PDIP-14 (для сквозного монтажа)
SN74HC164PW: исполнение в тонком корпусе TSSOP-14
SN74HCT164: версия с TTL-совместимыми входами для работы при 5V
CD74HC164: функциональный аналог от Harris/TI
Расшифровка: '74' — коммерческая серия, 'HC' — High-speed CMOS, '164' — код функции (регистр), 'D' — тип корпуса
FAQ

В чем разница между сериями HC и HCT?

Версия HC работает в диапазоне 2-6В с CMOS-уровнями, а HCT строго при 5В с входными уровнями, совместимыми с TTL-логикой.


Можно ли объединить несколько SN74HC164D?

Да, выход последнего разряда одного регистра подключается к последовательному входу следующего для создания 16, 24 или более каналов.


Как работает вход управления (Gated Serial Input)?

Два входа данных соединены через логическое И (AND); для записи данных один вход можно использовать как строб, а второй — как линию данных.


Texas Instruments SN74HC164D
SN74HC164D — это 8-разрядный сдвиговый регистр с последовательным входом и параллельным выходом (SIPO), построенный на высокоскоростной CMOS-логике. Устройство предназначено для расширения количества выходных портов микропроцессорных систем и преобразования последовательных данных в параллельный формат.
