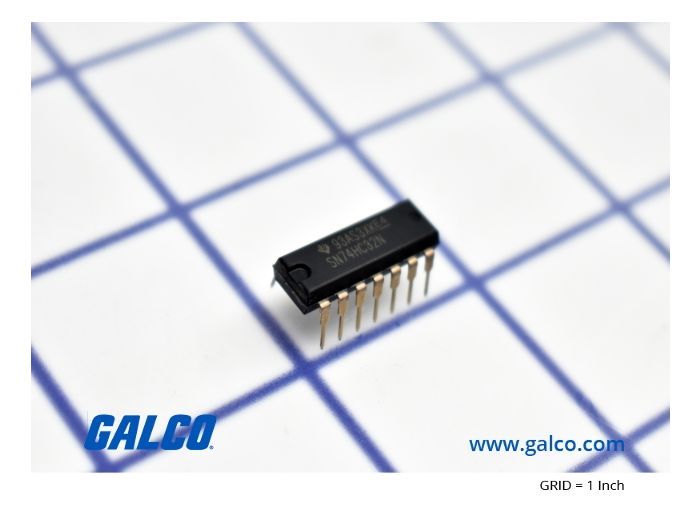

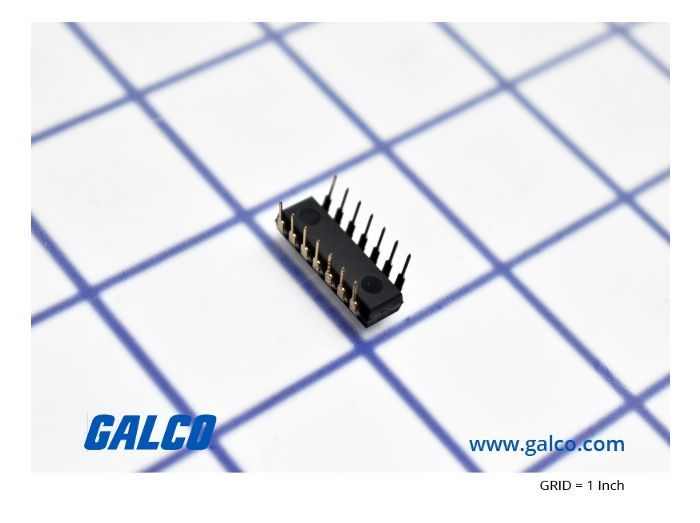

Texas Instruments SN74HC32N

Артикул: SN74HC32N
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SN74HC32N

Раздел
Подраздел
Texas Instruments
Вес
  • Совместимость с логическими уровнями CMOS
  • Температурный режим: промышленный стандарт от -40°C до +85°C
  • Выходной ток: до 5.2 мА (при питании 6 В)
  • Время задержки распространения сигнала: ~7-15 нс (зависит от напряжения)
  • Соответствие экологическим стандартам: RoHS/REACH
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Логическая функция: 4 независимых элемента 2-ИЛИ
Технология: High-Speed CMOS (серия 74HC)
Диапазон рабочего напряжения: от 2.0 В до 6.0 В
Тип корпуса: PDIP-14 (N) для сквозного монтажа (THT)
Низкое энергопотребление: макс. ток покоя 20 мкА
Высокая помехоустойчивость и скорость переключения
Применение
Интеграция в цифровые системы с питанием 3.3 В и 5.0 В
Совместимость с аналогами серий 74HC32, CD74HC32, MC74HC32
Монтаж: в стандартные 14-контактные DIP-панели или непосредственно в печатную плату
Не использовать в цепях с напряжением выше 7.0 В (абсолютный максимум)
Не подходит для автоматизированного поверхностного монтажа (требуется SMD-корпус SOIC/TSSOP)
Ограничение по току нагрузки: не более 25 мкА на один выходной пин при стандартных условиях
FAQ

В чем разница между SN74HC32N и SN74HCT32N?

Версия HC работает с уровнями КМОП, а HCT имеет входные пороги, совместимые с TTL-логикой (5В).


Можно ли заменить этот чип на версию с суффиксом D или DR?

Функционально они идентичны, но D/DR — это корпуса для поверхностного монтажа (SMD), они не подойдут для отверстий в плате без переходника.


Какое максимальное напряжение питания выдерживает микросхема?

Рекомендуемый рабочий диапазон до 6.0 В; превышение порога в 7.0 В ведет к необратимому повреждению кристалла.


Texas Instruments SN74HC32N
SN74HC32N — это четырехканальный логический элемент «ИЛИ» (OR) с двумя входами на каждый канал, реализованный на базе высокоскоростной КМОП-технологии (High-Speed CMOS). Компонент предназначен для выполнения базовых логических операций в цифровых схемах управления, системах обработки данных и интерфейсных узлах.
