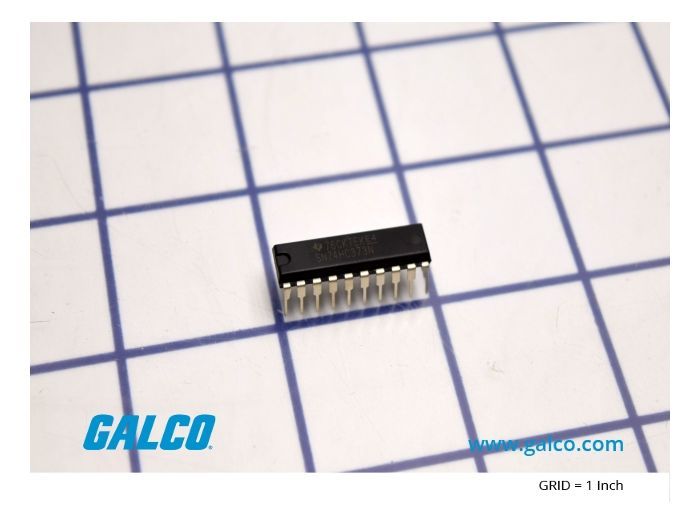

Texas Instruments SN74HC373N

Артикул: SN74HC373N
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SN74HC373N

Раздел
Подраздел
Texas Instruments
Вес
  • Требуется совпадение логических уровней CMOS (2-6V DC)
  • Необходим контроль сигналов Latch Enable (LE) и Output Enable (OE)
  • Совместимость с монтажными отверстиями шагом 2.54 мм (DIP-20)
  • Интеграция со стандартными шинными драйверами серий 74HC/74HCT
  • Ограничение: Не поддерживает входные сигналы выше Vcc (требуется согласование)
  • Ограничение: Не подходит для сред с экстремальной влажностью без герметизации корпуса
  • Сертификаты: RoHS Compliant
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип логики: Восьмеричная прозрачная защелка (Octal D-type transparent latch)
Технология: High-Speed CMOS (74HC)
Напряжение питания (Vcc): от 2.0 В до 6.0 В
Количество каналов: 8 независимых информационных линий
Выходы с 3-мя состояниями для прямого подключения к системным шинам
Низкое энергопотребление в статическом режиме
Корпус: PDIP-20 (сквозной монтаж/THT)
Применение
SN74HC373N: Суффикс 'N' указывает на пластиковый DIP-корпус для монтажа в отверстия
SN74HC373DW: Исполнение в корпусе SOIC (Wide) для поверхностного монтажа (SMD)
SN74HC373PW: Исполнение в компактном корпусе TSSOP
Функциональные аналоги: CD74HC373, MC74HC373, MM74HC373
Замена на 74HCT373: Требуется при необходимости совместимости с уровнями TTL (5V)
FAQ

В чем отличие HC373 от HCT373?

Серия HC предназначена для чистого CMOS-питания (2-6В), серия HCT имеет входные пороги, совместимые с TTL-логикой (5В).


Что означает 'прозрачная защелка'?

Пока на входе LE высокий уровень, выходы меняются синхронно со входами; при низком уровне LE данные фиксируются.


Какую нагрузку выдерживают выходы?

Выходы рассчитаны на управление до 15 LSTTL-нагрузок, типовой ток составляет +/- 6 мА.


Texas Instruments SN74HC373N
SN74HC373N — это восьмиканальная (8-bit) микросхема «прозрачной» защелки D-типа с трехстабильными (3-state) выходами. Устройство предназначено для временного хранения данных и буферизации сигналов в высокоскоростных цифровых системах на базе CMOS-логики.
