Texas Instruments SN74LS00N

Артикул: SN74LS00N
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SN74LS00N

Раздел
Подраздел
Texas Instruments
Вес
  • Проверка логических уровней: строгое соответствие TTL (5В) стандартам
  • Тип монтажа: сквозной (THT) в печатную плату или сокет DIP-14
  • Энергопотребление: ограничено спецификацией Low-power Schottky для снижения тепловыделения
  • Совместимость: полная электрическая совместимость с сериями 74, 74S, 74ALS
  • Ограничения: не подходит для низковольтных систем (3.3В и ниже) без преобразователей уровней
  • Окружающая среда: эксплуатация только в сухих помещениях (корпус IP00), не для жестких температурных условий (-40/+125°C)
  • Сертификация: RoHS Compliant, REACH
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Функция: 4 независимых элемента 2-input NAND
Технология: Low-power Schottky (LS) TTL
Тип корпуса: PDIP-14 (N) для монтажа в отверстия
Напряжение питания (Vcc): 4.75 – 5.25 В (номинал 5В)
Рабочий температурный диапазон: от 0°C до +70°C
Выходной ток (High/Low): -0.4 мА / 8 мА
Применение
Суффикс N: указывает на пластиковый DIP-корпус (сквозной монтаж)
Суффикс D (SN74LS00D): исполнение в SOIC для поверхностного монтажа (SMD)
Серия SN54LS00: версия с расширенным температурным диапазоном для специального применения
Прямые аналоги: 74LS00 от Fairchild, Motorola, STMicroelectronics, К555ЛА3 (отечественный аналог)
Кросс-серии: HC (CMOS) и HCT (TTL-совместимый CMOS) имеют идентичную распиновку, но другие электрические параметры
FAQ

Можно ли заменить SN74LS00N на SN74HC00N?

Прямая замена возможна не всегда: серия HC использует CMOS-логику и имеет другие входные пороги и нагрузочную способность.


Какое назначение у суффикса 'N' в конце маркировки?

Данный суффикс определяет тип корпуса — Plastic Dual-In-Line Package (PDIP) с 14 выводами.


Требуется ли внешнее охлаждение для этой микросхемы?

Нет, серия LS характеризуется низким энергопотреблением, штатной конвекции в закрытом корпусе при +70°C достаточно.


Texas Instruments SN74LS00N

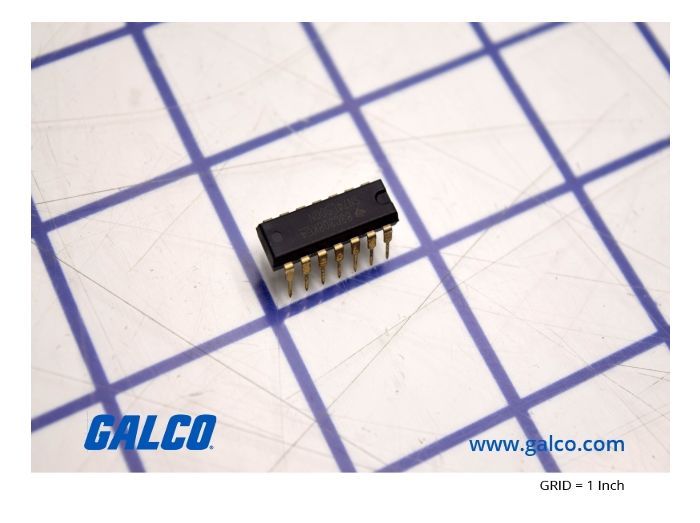

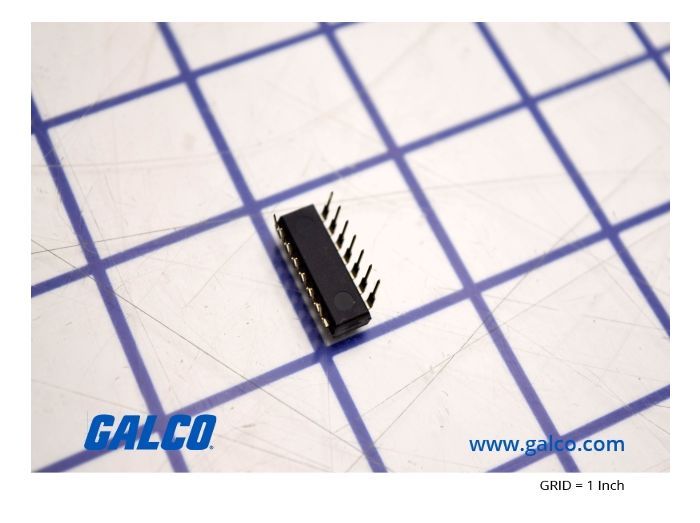

SN74LS00N — четырехканальный логический элемент «2И-НЕ» (NAND) серии 74LS от Texas Instruments. Микросхема выполнена по технологии Low-power Schottky (LS) и предназначена для реализации базовых логических операций, инверсии сигналов и управления потоками данных в цифровых системах с напряжением питания 5В.
