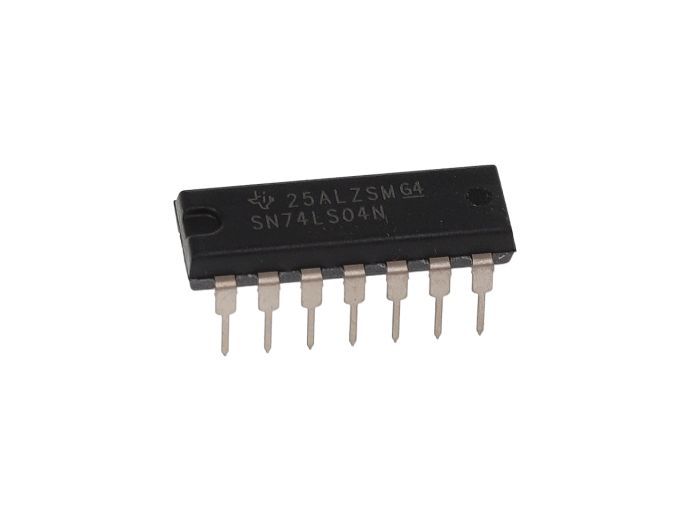

Texas Instruments SN74LS04N

Артикул: SN74LS04N
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SN74LS04N

Раздел
Подраздел
Texas Instruments
Вес
  • Соответствие питания: строго 5 В (стандарт TTL)
  • Совместимость сигналов: прямая работа с TTL-логикой, CMOS через делители/преобразователи
  • Температурный режим: 0°C – +70°C (коммерческое использование)
  • Монтаж: установка в DIP-сокеты или пайка на плату с шагом 2.54 мм
  • Ограничение: не допускается эксплуатация при напряжении > 5.25 В
  • Ограничение: не подходит для промышленной среды с экстремальными температурами ниже 0°C
  • Сертификация: RoHS/REACH Compliant
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Производитель: Texas Instruments
Функция: 6 независимых инверторов (Hex Inverter)
Семейство логики: 74LS (Low-power Schottky TTL)
Тип корпуса: DIP-14 (обозначение N)
Напряжение питания (Vcc): 4.75 В – 5.25 В (номинал 5 В)
Тип выхода: Push-Pull (TTL совместимый)
Технология монтажа: THT (в отверстия)
Применение
SN74LS04D: Исполнение в SOIC-14 для поверхностного монтажа (SMD)
SN74HC04N: CMOS-аналог с более широким диапазоном питания и низким потреблением
SN74HCT04N: CMOS-версия, совместимая с TTL-уровнями по входу
SN54LS04: Версия с расширенным температурным диапазоном (Military)
Суффикс 'N' определяет пластиковый корпус DIP; другие буквы могут указывать на шаг выводов или материал.
FAQ

Можно ли использовать SN74LS04N в цепях 3.3 В?

Нет, микросхема требует питания 5 В. Для работы с логикой 3.3 В необходимы специализированные преобразователи уровней (Level Shifters).


В чем разница между LS и HC сериями?

LS — это биполярная технология (Schottky TTL) с фиксированным питанием 5 В, HC — это высокоскоростная CMOS-технология с более низким энергопотреблением и широким диапазоном питания.


Что делать с неиспользуемыми входами?

Неиспользуемые входы рекомендуется подключать к Vcc или GND (через резистор) для предотвращения наводок и лишнего энергопотребления.


Texas Instruments SN74LS04N
SN74LS04N — это шестиканальный логический инвертор серии 74LS производства Texas Instruments. Микросхема содержит шесть независимых вентилей, выполняющих функцию логического отрицания (НЕ), и предназначена для инверсии сигналов, согласования логических уровней и построения цифровых цепей управления.
