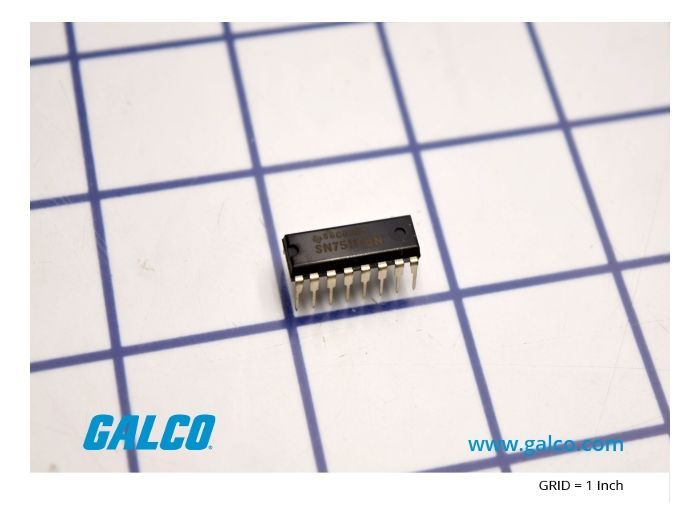

Texas Instruments SN751178N

Артикул: SN751178N
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SN751178N

Раздел
Подраздел
Texas Instruments
Вес
  • Проверка рабочего напряжения: Строго 4.75–5.25 В (номинал 5 В)
  • Тип монтажа: Сквозной (THT) на печатную плату или в панель
  • Топология сети: Точка-точка или многоточечная передача (RS-422)
  • Интерфейсы: Совместимость с цифровыми TTL-уровнями управления
  • Ограничение: Не использовать в цепях с напряжением выше 7 В (Absolute Maximum)
  • Ограничение: Не предназначен для эксплуатации в условиях экстремальных температур (ниже 0°C)
  • Сертификация: RoHS Compliant
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип устройства: Сдвоенный дифференциальный драйвер (Dual Differential Driver)
Соответствие стандартам: EIA/TIA-422-B и ITU V.11
Напряжение питания: Одиночное, 5 В (Vcc)
Тип выхода: 3-состояния (3-state) с высоким импедансом при выключении питания
Корпус: N-суффикс (PDIP-16) для монтажа в отверстия
Логическая совместимость: TTL/LS-входы
Температурный диапазон: Коммерческий (0°C to 70°C)
Применение
SN751178N: Стандартное исполнение в DIP-корпусе (сквозной монтаж)
SN751178D: Исполнение в SOIC-корпусе для поверхностного монтажа (SMD)
SN651178: Промышленная серия с расширенным температурным диапазоном (-40°C to 85°C)
Суффикс N: Указывает на пластиковый корпус PDIP
Функциональные аналоги: Серия AM26LS31 (требуется сверка распиновки и параметров нагрузки)
FAQ

Можно ли использовать SN751178N для сетей RS-485?

Устройство оптимизировано для RS-422 (передача); для полудуплексных сетей RS-485 рекомендуется использовать трансиверы серии SN75176.


Какова роль выходов с 3-мя состояниями?

Они позволяют отключать драйвер от линии, переводя выходы в высокоимпедансное состояние, что необходимо для многоточечных шин данных.


Как расшифровывается суффикс N в конце маркировки?

Суффикс N обозначает тип корпуса PDIP (Plastic Dual-In-Line Package) с 16 выводами.


Texas Instruments SN751178N
SN751178N — это специализированный сдвоенный дифференциальный драйвер линии от Texas Instruments, разработанный для передачи данных по стандарту EIA/TIA-422-B (RS-422). Устройство обеспечивает высокоскоростную передачу сигналов в симметричных линиях связи, минимизируя влияние электромагнитных помех. Применяется в промышленных интерфейсах управления и системах передачи цифровых данных на большие расстояния.
