Texas Instruments SN75173N

Артикул: SN75173N
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SN75173N

Раздел
Подраздел
Texas Instruments
Вес
  • Соответствие монтажу: Сквозной монтаж в отверстия (THT)
  • Температурный режим: Коммерческий (от 0°C до +70°C)
  • Электрическая совместимость: Совместим с передатчиками SN75172 и SN75174
  • Сигнальная интеграция: Прямое подключение к стандартным микроконтроллерам 5В
  • Ограничение по среде: Не предназначен для использования в условиях агрессивной химии без герметизации
  • Инженерное ограничение: Не использовать в системах с отрицательными температурами (требуется серия SN65)
  • Ограничение по питанию: Строгое соблюдение порога 5В, отсутствие защиты от значительных перенапряжений
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип устройства: Четырехканальный дифференциальный приемник
Поддерживаемые интерфейсы: RS-422, RS-423, RS-485
Напряжение питания: 5 В (типовое)
Входное сопротивление: не менее 12 кОм
Входная чувствительность: ±200 мВ
Диапазон входного синфазного напряжения: от –7 В до 12 В
Тип логических выходов: Трехстабильные (3-state), совместимые с TTL/CMOS

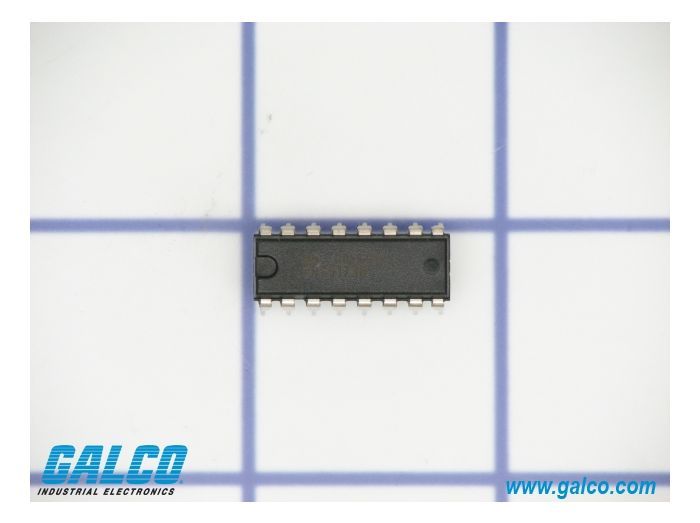

Тип корпуса: PDIP-16 (N-suffix)
Применение
SN75173N: Базовое исполнение в пластиковом корпусе DIP-16
SN75173D: Вариант в корпусе SOIC для поверхностного монтажа (SMD)
SN65173: Версия с расширенным температурным диапазоном (-40°C...+85°C)
Суффикс 'N' критичен: определяет тип корпуса PDIP для монтажа в сокет или плату
Функциональные аналоги: AM26LS32, MAX3095 (требуется сверка распиновки и вольтажа)
FAQ

Можно ли использовать SN75173N в сетях RS-485?

Да, микросхема специально разработана для соответствия спецификациям RS-485 и RS-422.


Чем заменить SN75173N для работы при -40°C?

Необходимо использовать модификацию SN65173, так как серия SN75 ограничена нижним порогом 0°C.


Требуется ли внешнее терминирование?

Да, для корректной работы дифференциальной линии необходимо устанавливать согласующие резисторы (обычно 120 Ом) на концах шины.


Texas Instruments SN75173N
SN75173N — это четырехканальный дифференциальный приемник линии от Texas Instruments, разработанный для систем сбалансированной передачи данных. Устройство соответствует стандартам ANSI TIA/EIA-422-B, TIA/EIA-423-B и RS-485, обеспечивая высокую помехоустойчивость и чувствительность в многоточечных промышленных сетях.
