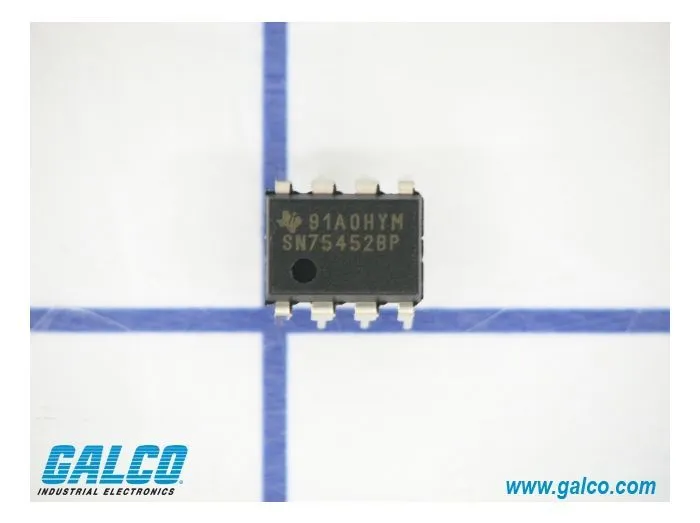

Texas Instruments SN75452BP

Артикул: SN75452BP
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SN75452BP

Раздел
Подраздел
Texas Instruments
Вес
  • Соответствие входных уровней стандартам TTL/DTL
  • Расчет пиковой мощности рассеивания при одновременной работе двух каналов
  • Наличие внешних защитных диодов при коммутации индуктивной нагрузки
  • Тип монтажа: пайка в отверстия или установка в DIP-панель
  • Интеграция: прямая совместимость с цифровыми выходами МК (5V логика)
  • Не подходит: для эксплуатации в арктических условиях (ниже 0°C)
  • Ограничение: не допускается превышение напряжения нагрузки выше 30 В
  • Ограничение: не использовать в цепях с током более 300 мА на канал без внешнего усиления
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип логики: Dual Peripheral NAND Driver
Максимальный выходной ток (Io): 300 мА на каждый канал
Напряжение питания (Vcc): 4.75 В – 5.25 В (номинал 5 В)
Максимальное напряжение на открытом коллекторе: 30 В
Тип корпуса: PDIP-8 (монтаж в отверстия / THT)
Температурный диапазон: от 0°C до +70°C
Применение
Суффикс P: стандартный пластиковый DIP-корпус
Индекс B: указывает на улучшенную серию с повышенным пробивным напряжением
Серия SN75451/75453/75454: альтернативные логические функции (AND, OR, NOR)
SN55452: версия с расширенным температурным диапазоном (Military)
Корпуса для поверхностного монтажа: ищите суффиксы D (SOIC) или PSR
FAQ

Можно ли использовать SN75452BP для управления нагрузкой 24 В?

Да, выходное напряжение до 30 В позволяет безопасно коммутировать стандартные 24-вольтовые промышленные реле и соленоиды.


В чем отличие SN75451 от SN75452?

Различие в логической функции: SN75451 выполняет операцию 'И' (AND), а SN75452 — 'И-НЕ' (NAND).


Требуется ли охлаждение для этого драйвера?

При работе на максимальных токах 300 мА по обоим каналам необходимо обеспечить теплоотвод через печатную плату или ограничить длительность импульса.


Texas Instruments SN75452BP
SN75452BP — это двухканальный периферийный драйвер (логическое «И-НЕ» / NAND) производства Texas Instruments, предназначенный для сопряжения ТТЛ/ДТЛ логики с сильноточными нагрузками. Микросхема используется в качестве интерфейсного звена для управления реле, лампами, соленоидами и другими исполнительными устройствами в промышленной автоматике.
