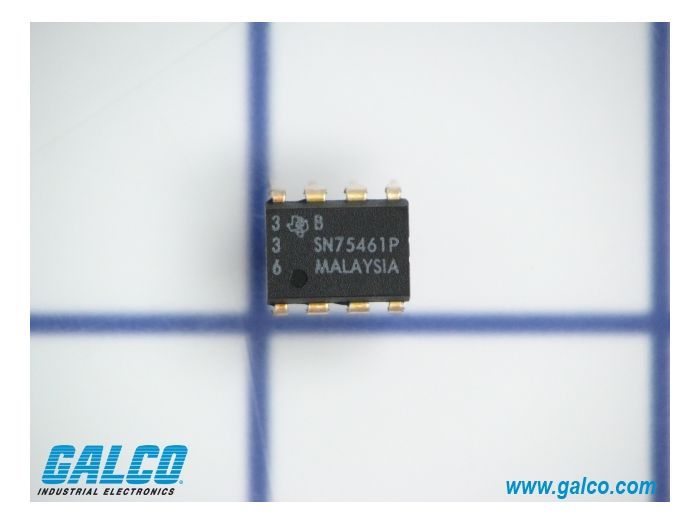

Texas Instruments SN75461P

Артикул: SN75461P
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SN75461P

Раздел
Подраздел
Texas Instruments
Вес
  • Совместимость с логическими уровнями TTL и CMOS (5V)
  • Требуется наличие внешних демпфирующих диодов при коммутации индуктивных нагрузок
  • Тип монтажа: сквозной (THT) на печатную плату или в сокет
  • Температурный диапазон: коммерческий (от 0°C до +70°C)
  • Ограничение: не подходит для автомобильных сред с расширенным диапазоном температур (требуется индекс Q)
  • Ограничение: не использовать при нагрузках свыше 500 мА без параллельного включения каналов
  • Сертификация: RoHS Compliant
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип ИС: Двойной драйвер периферии с логикой AND (И)
Максимальное выходное напряжение: до 70 В
Выходной ток: до 500 мА на каждый канал
Тип выхода: открытый коллектор (NPN Darlington)
Тип корпуса: PDIP-8 (для монтажа в отверстия)
Технология: Биполярная
Количество независимых каналов: 2
Применение
SN75461P: стандартный пластиковый DIP-корпус (P-суффикс)
SN75461: базовая серия драйверов с логикой AND
Варианты серии по логике: SN75462 (NAND), SN75463 (OR)
Аналоги: функционально схож с серией SN75451, но имеет более высокое пробивное напряжение
Взаимозаменяемость: возможна замена на SN75461BP (улучшенная ревизия)
FAQ

Чем SN75461P отличается от SN75451?

Модель SN75461P имеет повышенное максимальное выходное напряжение (70 В против 30 В), что позволяет работать с более высоковольтными нагрузками.


Можно ли использовать этот драйвер для управления шаговым двигателем?

Да, два канала позволяют управлять одной обмоткой или фазами в униполярном режиме, если ток не превышает 500 мА.


Texas Instruments SN75461P
SN75461P — это двухканальный сильноточный драйвер периферийных устройств (Peripheral Driver) от Texas Instruments. Микросхема предназначена для сопряжения логических схем (TTL, CMOS) с мощными нагрузками, такими как реле, лампы, соленоиды и силовые транзисторы в промышленных системах автоматизации.
