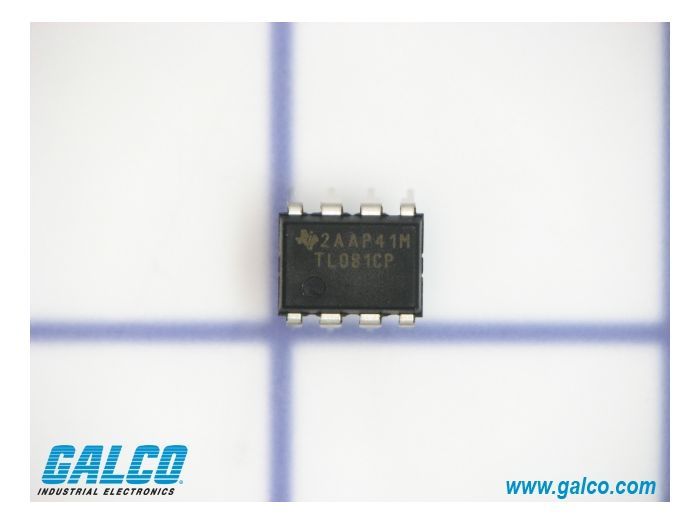

Texas Instruments TL081CP

Артикул: TL081CP
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TL081CP

Раздел
Подраздел
Texas Instruments
Вес
  • Проверка напряжения питания: стандарт ±5В...±15В (макс. ±18В)
  • Тип монтажа: сквозной (THT) в печатную плату или в колодку DIP-8
  • Входное сопротивление: должно соответствовать источнику (Z-in порядка 10^12 Ом)
  • Температурный диапазон: коммерческий (Commercial, от 0°C до +70°C)
  • Совместимость: стандартная распиновка одиночных ОУ серии 741/081/071
  • Проверка напряжения питания: стандарт ±5В...±15В (макс. ±18В)
  • Тип монтажа: сквозной (THT) в печатную плату или в колодку DIP-8
  • Входное сопротивление: должно соответствовать источнику (Z-in порядка 10^12 Ом)
  • Температурный диапазон: коммерческий (Commercial, от 0°C до +70°C)
  • Совместимость: стандартная распиновка одиночных ОУ серии 741/081/071
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Технология JFET на входе для минимизации входных токов
Типичная скорость нарастания (Slew Rate): 13 В/мкс
Широкая полоса пропускания (Unity-Gain Bandwidth): 3 МГц
Внутренняя частотная коррекция
Низкое энергопотребление: ток питания до 2.8 мА на канал
Тип корпуса: PDIP-8 (пластиковый DIP для монтажа в отверстия)
Применение
Интеграция: полная совместимость с аналоговыми цепями управления и сигнальными трактами
Ограничение: не подходит для SMD-монтажа (требуется версия TL081CD/ID)
Ограничение: не рекомендуется для портативных устройств с низким напряжением (Single Supply < 10V)
Суффикс CP: 'C' — коммерческий диапазон температур, 'P' — пластиковый DIP-корпус
Взаимозаменяемость: возможна замена на TL071 (более низкий шум) или OPA134 (High-End Audio) при совпадении параметров питания
Аналоги: STMicroelectronics TL081CN, Analog Devices AD711 (прецизионный)
FAQ

В чем разница между TL081 и TL082?

TL081 — это одиночный усилитель (1 канал, 8 pin), а TL082 — сдвоенный (2 канала, 8 pin) с другой распиновкой.


Можно ли использовать TL081CP в схемах с однополярным питанием?

Допускается при условии создания виртуальной земли, однако прибор оптимизирован для двухполярного питания.


Требуются ли внешние цепи коррекции?

Нет, усилитель имеет внутреннюю частотную компенсацию и стабилен при единичном усилении.


Texas Instruments TL081CP
Texas Instruments TL081CP — это одиночный операционный усилитель общего назначения с входным каскадом на полевых транзисторах (JFET). Прибор сочетает высокое входное сопротивление, высокую скорость нарастания выходного сигнала и малый температурный дрейф, что делает его оптимальным для каскадов предварительного усиления и активных фильтров.
