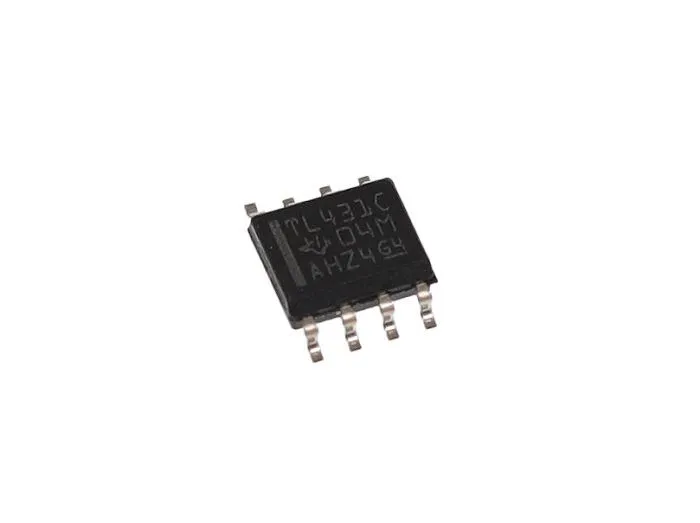

Texas Instruments TL431CD

Артикул: TL431CD
Изготовитель: Texas Instruments
Thumbnail 0
Texas Instruments TL431CD 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TL431CD

Раздел
Подраздел
Texas Instruments
Вес
  • Выбор по точности: Версия C имеет стандартный допуск опорного напряжения (около 2%)
  • Температурный режим: Рассчитан на коммерческий диапазон (от 0°C до +70°C)
  • Монтаж: Требуется наличие площадок под SOIC-8 на печатной плате
  • Интеграция: Совместим со стандартными схемами обратной связи через оптопары (например, серии 817)
  • Сигналы: Работает с аналоговыми цепями управления напряжением
  • Ограничение по току: Не допускается эксплуатация при токе катода свыше 100 мА без внешнего силового транзистора
  • Ограничение по среде: Не предназначен для использования в условиях экстремальных температур (ниже 0°C)
  • Сертификация: RoHS, REACH
  • Выбор по точности: Версия C имеет стандартный допуск опорного напряжения (около 2%)
  • Температурный режим: Рассчитан на коммерческий диапазон (от 0°C до +70°C)
  • Монтаж: Требуется наличие площадок под SOIC-8 на печатной плате
  • Интеграция: Совместим со стандартными схемами обратной связи через оптопары (например, серии 817)
  • Сигналы: Работает с аналоговыми цепями управления напряжением
  • Ограничение по току: Не допускается эксплуатация при токе катода свыше 100 мА без внешнего силового транзистора
  • Ограничение по среде: Не предназначен для использования в условиях экстремальных температур (ниже 0°C)
  • Сертификация: RoHS, REACH
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип компонента: Регулируемый параллельный стабилизатор (Shunt Regulator)
Корпус: SOIC-8 (8-pin SMD, суффикс D)
Выходное напряжение: Программируемое от Vref (2.495 В) до 36 В
Рабочий ток: От 1 мА до 100 мА (макс.)
Низкий выходной импеданс: Типовое значение 0.2 Ом
Температурный дрейф: Минимальное отклонение во всем рабочем диапазоне
Тип компонента: Регулируемый параллельный стабилизатор (Shunt Regulator)
Корпус: SOIC-8 (8-pin SMD, суффикс D)
Выходное напряжение: Программируемое от Vref (2.495 В) до 36 В
Рабочий ток: От 1 мА до 100 мА (макс.)
Низкий выходной импеданс: Типовое значение 0.2 Ом
Температурный дрейф: Минимальное отклонение во всем рабочем диапазоне
Применение
TL431CD: Линейка TL431, корпус D (SOIC-8), температурный диапазон C (0°C...+70°C)
TL431ID: Вариант для промышленного температурного диапазона (-40°C...+85°C)
TL431ACD / TL431BCD: Модификации с повышенной точностью Vref (1% и 0.5% соответственно)
Прямые аналоги: LM431 (TI/National), KA431 (Fairchild/Onsemi), μPC1093 (Renesas)
Функциональные замены: TL432 (имеет идентичные параметры, но другую распиновку)
TL431CD: Линейка TL431, корпус D (SOIC-8), температурный диапазон C (0°C...+70°C)
TL431ID: Вариант для промышленного температурного диапазона (-40°C...+85°C)
TL431ACD / TL431BCD: Модификации с повышенной точностью Vref (1% и 0.5% соответственно)
Прямые аналоги: LM431 (TI/National), KA431 (Fairchild/Onsemi), μPC1093 (Renesas)
Функциональные замены: TL432 (имеет идентичные параметры, но другую распиновку)
FAQ

Какая точность опорного напряжения у версии TL431CD?

Эта версия имеет стандартную точность (около 2%), для более прецизионных задач выбирайте индексы A (1%) или B (0.5%).


Можно ли использовать этот чип как обычный стабилитрон?

Да, TL431 работает как идеальный стабилитрон с программируемым напряжением стабилизации, устанавливаемым двумя резисторами.


Обязателен ли минимальный ток в 1 мА?

Да, для корректного вхождения в режим стабилизации ток катода не должен опускаться ниже 1 мА.


Texas Instruments TL431CD
Texas Instruments TL431CD — это прецизионный регулируемый параллельный стабилизатор напряжения (shunt regulator) в компактном корпусе для поверхностного монтажа. Устройство широко применяется в качестве программируемого источника опорного напряжения, компаратора с порогом срабатывания и в цепях обратной связи импульсных источников питания для стабилизации выходных параметров.
