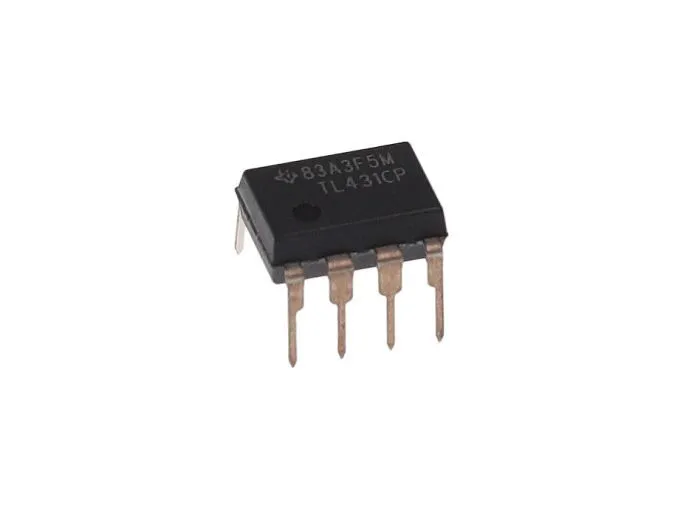

Texas Instruments TL431CP

Артикул: TL431CP
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TL431CP

Раздел
Подраздел
Texas Instruments
Вес
  • Проверка рабочего тока: нагрузка на стабилизатор должна находиться в пределах 1–100 мА
  • Тип монтажа: предназначен для пайки в отверстия (THT)
  • Выбор точности: для критических узлов проверить требуемый допуск (стандартный для данной модели)
  • Интеграция: полная совместимость с оптопарами в цепях обратной связи ИИП
  • Совместимость: стандартная распиновка 8-DIP (соответствие даташиту Texas Instruments)
  • Ограничение: не использовать в средах с температурой выше +70°C (коммерческое исполнение)
  • Ограничение: требует обязательного соблюдения минимального тока потребления 1 мА для стабилизации
  • Ограничение: не предназначен для работы в условиях высокой вибрации без дополнительной фиксации корпуса PDIP
  • Сертификация: RoHS Compliant
  • Проверка рабочего тока: нагрузка на стабилизатор должна находиться в пределах 1–100 мА
  • Тип монтажа: предназначен для пайки в отверстия (THT)
  • Выбор точности: для критических узлов проверить требуемый допуск (стандартный для данной модели)
  • Интеграция: полная совместимость с оптопарами в цепях обратной связи ИИП
  • Совместимость: стандартная распиновка 8-DIP (соответствие даташиту Texas Instruments)
  • Ограничение: не использовать в средах с температурой выше +70°C (коммерческое исполнение)
  • Ограничение: требует обязательного соблюдения минимального тока потребления 1 мА для стабилизации
  • Ограничение: не предназначен для работы в условиях высокой вибрации без дополнительной фиксации корпуса PDIP
  • Сертификация: RoHS Compliant
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип корпуса: PDIP-8 (8-DIP) для сквозного монтажа
Диапазон программируемого выходного напряжения: от 2,495 В до 36 В
Рабочий ток катода: от 1 мА до 100 мА
Низкое выходное динамическое сопротивление: типичное значение 0,2 Ом
Температурный диапазон (суффикс C): от 0°C до +70°C
Погрешность опорного напряжения: стандартная (около 2%)
Низкий уровень выходных шумов
Тип корпуса: PDIP-8 (8-DIP) для сквозного монтажа
Диапазон программируемого выходного напряжения: от 2,495 В до 36 В
Рабочий ток катода: от 1 мА до 100 мА
Низкое выходное динамическое сопротивление: типичное значение 0,2 Ом
Температурный диапазон (суффикс C): от 0°C до +70°C
Погрешность опорного напряжения: стандартная (около 2%)
Низкий уровень выходных шумов
Применение
Суффикс 'C': коммерческий температурный диапазон (0°C...+70°C)
Суффикс 'P': пластиковый корпус DIP
TL431AC / TL431BC: версии с повышенной точностью (1% и 0,5% соответственно)
TL431ID / TL431IP: версии для индустриального температурного диапазона (-40°C...+85°C)
TL432: модификация с альтернативной распиновкой
Функциональные аналоги: ONsemi LM431, STMicroelectronics TL431, Diodes Inc TL431
Суффикс 'C': коммерческий температурный диапазон (0°C...+70°C)
Суффикс 'P': пластиковый корпус DIP
TL431AC / TL431BC: версии с повышенной точностью (1% и 0,5% соответственно)
TL431ID / TL431IP: версии для индустриального температурного диапазона (-40°C...+85°C)
TL432: модификация с альтернативной распиновкой
Функциональные аналоги: ONsemi LM431, STMicroelectronics TL431, Diodes Inc TL431
FAQ

Можно ли использовать TL431CP вместо обычного стабилитрона?

Да, при условии добавления двух резисторов для установки напряжения, что обеспечит лучшую стабильность и точность.


Что означает суффикс CP в названии?

Буква 'C' указывает на коммерческий температурный диапазон (0..70°C), 'P' — на тип корпуса PDIP-8.


Каков минимальный ток для корректной работы устройства?

Для входа в режим стабилизации ток катода должен составлять не менее 1 мА.


Texas Instruments TL431CP
Texas Instruments TL431CP — это регулируемый параллельный стабилизатор напряжения (прецизионный управляемый стабилитрон) с гарантированной температурной стабильностью. Применяется в качестве источника опорного напряжения в схемах управления питанием, обратноходовых преобразователях и компараторах. Позволяет задавать выходное напряжение в диапазоне от 2,495 В до 36 В с помощью двух внешних резисторов.
