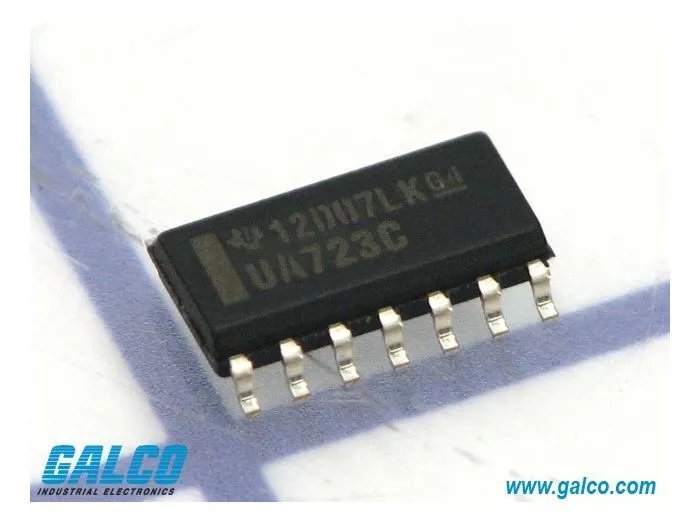

Texas Instruments UA723CD

Артикул: UA723CD
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики UA723CD

Раздел
Подраздел
Texas Instruments
Вес
  • Тип монтажа: Поверхностный (SMT), требует соблюдения термопрофиля пайки для SOIC-14
  • Входное напряжение: Должно быть минимум на 3 В выше желаемого выходного напряжения
  • Температурный диапазон: Суффикс «C» соответствует коммерческому исполнению (0°C до +70°C)
  • Ограничение по току: При нагрузке свыше 150 мА требуется установка внешнего силового транзистора
  • Охлаждение: Требуется расчет рассеиваемой мощности корпуса SOIC для предотвращения перегрева
  • Сертификация: Соответствие RoHS/REACH (уточняется по конкретной партии)
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Производитель: Texas Instruments
Серия: UA723
Тип корпуса: 14-SOIC (для поверхностного монтажа)
Диапазон регулируемого выходного напряжения: от 2 В до 37 В
Максимальный выходной ток: до 150 мА (без внешнего транзистора)
Тип регулятора: Линейный, настраиваемый
Низкий температурный коэффициент опорного напряжения
Применение
Интеграция: Совместим со стандартными схемами включения NPN и PNP проходных транзисторов
Сигналы: Поддержка функций ограничения тока и дистанционного отключения
Замена: Возможна замена на аналоги в DIP-корпусе (UA723CN) при использовании переходников или редизайне платы
Применение: Лабораторные БП, системы управления двигателями, стабилизаторы для датчиков
FAQ

В чем разница между UA723CD и UA723CN?

Различие только в исполнении корпуса: UA723CD поставляется в корпусе SOIC-14 для поверхностного монтажа, а UA723CN — в корпусе PDIP-14 для монтажа в отверстия.


Можно ли использовать это устройство как Supervisor напряжения?

Хотя в ряде каталогов оно классифицируется как Supervisor, основной функцией является прецизионное регулирование. Для функций сброса (Reset) лучше использовать специализированные ИС супервизоров.


Какое максимальное входное напряжение поддерживает UA723CD?

Стандартный предел для серии UA723 составляет 40 В, однако рекомендуется эксплуатация в пределах 37-38 В для обеспечения надежности.


Texas Instruments UA723CD
Texas Instruments UA723CD представляет собой прецизионный регулируемый стабилизатор напряжения в компактном корпусе 14-SOIC. Микросхема предназначена для построения высокостабильных линейных источников питания в промышленной автоматике и измерительной технике, обеспечивая низкий температурный дрейф и точную настройку выходных параметров.
