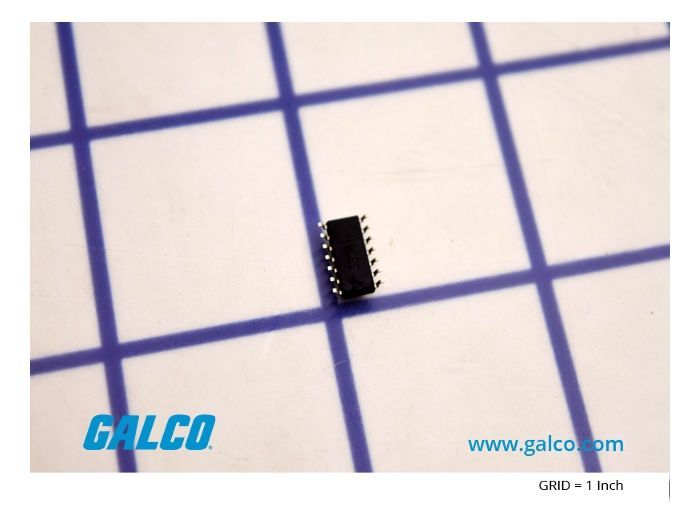

Texas Instruments UC2842AD

Артикул: UC2842AD
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики UC2842AD

Раздел
Подраздел
Texas Instruments
Вес
  • Соответствие входного напряжения питания (VCC) порогам включения/выключения UVLO (16В/10В)
  • Требуемая рабочая частота (задается внешней RC-цепью до 500 кГц)
  • Температурный диапазон эксплуатации: от -40°C до +85°C (Industrial)
  • Тип корпуса и количество выводов (14-SOIC против 8-SOIC)
  • Интеграция: совместим с драйверами затворов и оптронами обратной связи
  • Сигналы: Isense (мониторинг тока), Vfb (обратная связь по напряжению)
  • Ограничение: не подходит для топологий, требующих аппаратного ограничения Duty Cycle ниже 50% (использовать UC2844/45)
  • Ограничение: чувствительность к электростатическому разряду (ESD), требует соблюдения условий монтажа
  • Сертификаты: RoHS/REACH
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип управления: Current Mode PWM
Корпус: 14-SOIC (поверхностный монтаж)
Низкий пусковой ток: менее 0.5 мА (типично)
Встроенный усилитель ошибки с компенсацией
Защита от пониженного напряжения (UVLO) с гистерезисом
Выходной каскад: Totem-pole для управления затвором MOSFET/IGBT
Максимальный рабочий цикл (Duty Cycle): до 100%
Применение
UC2842A: улучшенная версия 'A' с более точными порогами и малым током запуска
Суффикс D/AD: корпус 14-SOIC (важно не путать с 8-SOIC версиями D8)
UC3842: коммерческий температурный диапазон (0°C...+70°C)
UC1842: военный температурный диапазон (-55°C...+125°C)
Прямые аналоги: STMicroelectronics UC2842, ONsemi UC2842, Microchip UC2842
FAQ

В чем отличие UC2842AD от UC2842N?

Разница в типе корпуса: суффикс AD обозначает 14-SOIC для поверхностного монтажа, суффикс N — PDIP для монтажа в отверстия.


Можно ли заменить UC2842 на UC2843?

Нет без изменения схемы питания, так как у UC2843 более низкие пороги срабатывания UVLO (8.4В/7.6В против 16В/10В у 2842).


За что отвечают дополнительные выводы в 14-контактном корпусе?

В версии 14-SOIC часть выводов не задействована (NC) или используется для улучшения теплоотвода и удобства трассировки, функционал ядра идентичен 8-выводной версии.


Texas Instruments UC2842AD
UC2842AD — это высокопроизводительный ШИМ-контроллер с токовым управлением в корпусе 14-SOIC, предназначенный для построения AC-DC и DC-DC преобразователей. Микросхема обеспечивает стабильную частоту переключения и точную регулировку выходного напряжения при минимальном количестве внешних компонентов. Основная роль — управление силовым ключом в импульсных источниках питания с оптимизацией по току потребления при запуске.
