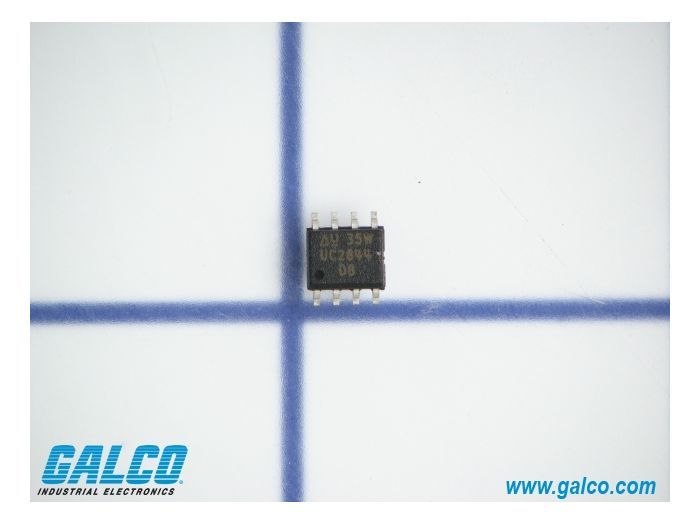

Texas Instruments UC2844D8

Артикул: UC2844D8

Изготовитель: Texas Instruments

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики UC2844D8

Раздел

Подраздел

Texas Instruments

Вес

Выбор по напряжению питания: запуск строго при достижении 16В (UVLO threshold).
Тип топологии: оптимален для Forward и Flyback преобразователей с ограничением заполнения импульса.
Монтаж: поверхностный (SMD) на печатную плату, посадочное место SOIC-8.
Совместимость: стандартный промышленный форм-фактор серии x844.
Интеграция: содержит встроенный ИОН (5В) и усилитель ошибки.
Ограничение: не подходит для топологий, требующих Duty Cycle > 50% (используйте UC2842/43).
Ограничение: не допускается превышение напряжения питания VCC выше 30В (встроенный стабилитрон на 34В).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Тип корпуса: SOIC-8 (D8)

Максимальный рабочий цикл: 50% (встроенный триггер-делитель)

Низкий пусковой ток: менее 1 мА

Порог включения (UVLO): 16 В

Порог выключения (UVLO): 10 В

Выходной ток (пиковый): ±1 А

Рабочая частота: до 500 кГц

Температурный диапазон: от -40°C до +85°C

Применение

UC2844D8 — промышленная серия (-40/+85°C) в корпусе SOIC-8.

UC3844D8 — коммерческая серия (0/+70°C), электрически совместима.

UC1844 — военное исполнение (-55/+125°C).

Суффикс TR (UC2844D8TR) — указывает на упаковку в ленте на катушке (Tape & Reel).

Аналоги: Unitrode (оригинальная разработка), STMicroelectronics, ON Semiconductor (серия UC2844B).

FAQ

В чем главное отличие UC2844 от UC2842?

UC2844 имеет встроенный делитель частоты, ограничивающий максимальный рабочий цикл до 50%, тогда как UC2842 позволяет работать до 100%.

Можно ли заменить UC3844 на UC2844D8?

Да, UC2844 обладает идентичными параметрами, но имеет более широкий рабочий температурный диапазон.

Почему микросхема не запускается при 12В питания?

Для UC2844 порог включения UVLO составляет 16В. Для работы от 12В используйте модели UC2843 или UC2845.

Texas Instruments UC2844D8

UC2844D8 — это высокопроизводительный ШИМ-контроллер с токовым управлением (Current Mode PWM Controller) от Texas Instruments. Микросхема предназначена для построения автономных и DC-DC преобразователей с минимальным количеством внешних компонентов, обеспечивая стабилизацию выходного напряжения и ограничение тока в каждом цикле.
