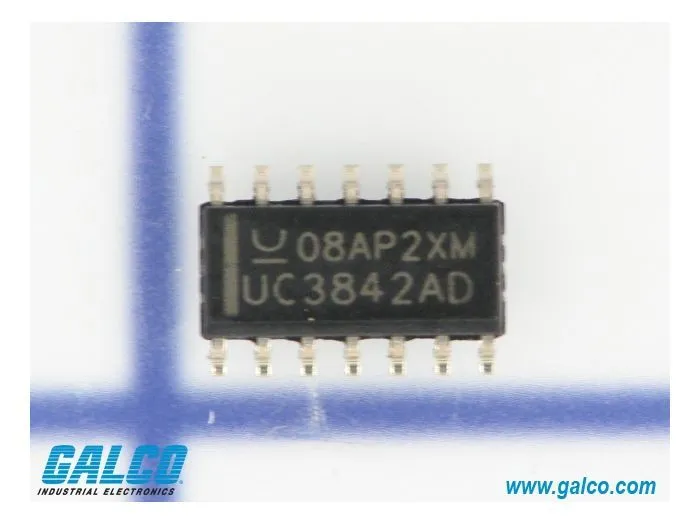

Texas Instruments UC3842AD

Артикул: UC3842AD
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики UC3842AD

Раздел
Подраздел
Texas Instruments
Вес
  • Проверка порогов UVLO: Включение при 16В, выключение при 10В (оптимально для offline-преобразователей)
  • Расчет частоты: Требуется внешняя RC-цепочка на соответствующие выводы
  • Тепловой режим: Эксплуатация в рамках температурного диапазона, указанного в спецификации (DataSheet)
  • Тип монтажа: Поверхностный (SMT/SMD) на печатную плату
  • Интерфейс: Аналоговые входы обратной связи (VFB) и датчика тока (ISENSE)
  • Ограничение: Не подходит для схем с низковольтным питанием (ниже 12В) из-за высокого порога UVLO
  • Ограничение: Требует соблюдения правил разводки силовой и сигнальной «земли» для исключения наводок
  • Сертификация: RoHS, REACH
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Производитель: Texas Instruments
Корпус: 14-SOIC (Small Outline IC)
Тип управления: По пиковому току (Current Mode)
Пусковой ток: Низкий (типовое значение <1 мА)
Защита: Поцикловое ограничение тока и встроенная блокировка при снижении напряжения (UVLO)
Выходной каскад: Totem-pole для прямого управления затвором MOSFET/IGBT
Применение
UC3842AD: 'D' указывает на корпус SOIC, отсутствие 'N' означает поверхностный монтаж
UC3842A: Версия с улучшенными характеристиками пускового тока
Взаимозаменяемость: Возможна замена на аналоги от ONsemi, STMicroelectronics или Microchip при совпадении суффикса корпуса
Отличие от UC3843/45: Разные пороги срабатывания UVLO и коэффициенты заполнения (Duty Cycle)
Типоисполнения: Проверяйте температурный префикс (Commercial/Industrial/Automotive) перед закупкой
FAQ

Взаимозаменяемы ли UC3842 и UC3843?

Электрически — нет. У UC3842 порог включения 16В, у UC3843 — 8.4В. Замена приведет к невозможности запуска или выходу из строя.


Зачем использовать 14-SOIC вместо 8-SOIC?

Версия в 14-выводном корпусе часто используется для улучшения теплоотвода или в специфических разводках плат, где требуется большее расстояние между высоковольтными и сигнальными цепями.


Какое максимальное напряжение питания (Vcc)?

Обычно до 30В, но рабочее напряжение должно быть выше порога UVLO (16В) для стабильной работы контроллера.


Texas Instruments UC3842AD
UC3842AD — это прецизионный ШИМ-контроллер с токовым управлением (Current-Mode PWM Controller) от Texas Instruments. Микросхема предназначена для управления импульсными источниками питания (SMPS) с фиксированной частотой, обеспечивая высокую стабильность выходного напряжения и эффективную защиту силовых каскадов.
