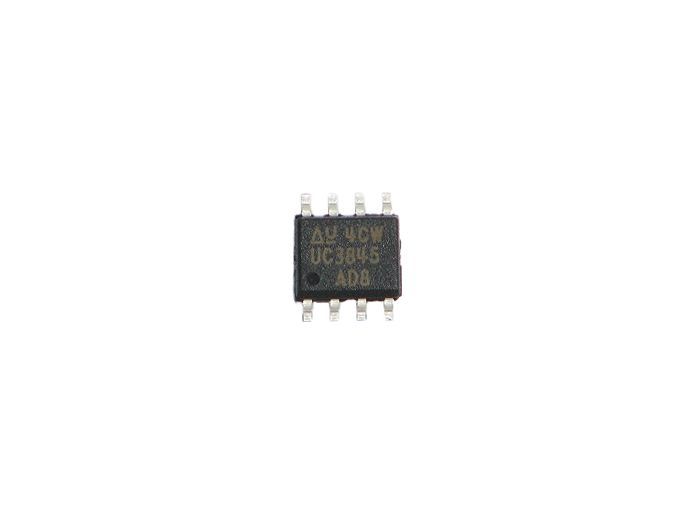

Texas Instruments UC3845AD8

Артикул: UC3845AD8
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики UC3845AD8

Раздел
Подраздел
Texas Instruments
Вес
  • Совместимость с топологиями: Flyback, Forward, Buck, Boost
  • Питание: VCC должно быть выше 8.4 В для корректного запуска
  • Монтаж: Требуется соблюдение температурного профиля пайки для корпуса SOIC-8
  • Среда: Предназначен для использования в сухих помещениях (промышленные/коммерческие корпуса без спецзащиты)
  • Ограничение: Не допускается использование в схемах, требующих коэффициент заполнения более 50%
  • Ограничение: Температурный режим эксплуатации 0°C...+70°C
  • Интеграция: Стандартный 8-pin интерфейс с раздельными входами компенсации и датчика тока
  • Сертификация: RoHS, REACH
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип контроллера: Current Mode PWM Controller
Максимальный рабочий цикл: 50% (внутренний триггер)
Напряжение включения (Start Threshold): 8.4 В
Напряжение выключения (Min Operating Voltage): 7.6 В
Пусковой ток: < 0.5 мА
Тип корпуса: SOIC-8 (для поверхностного монтажа)
Выходной ток (пиковый): ±1 А
Частота переключения: до 500 кГц
Применение
UC3845AD8 / UC3845D: Стандартное исполнение SOIC-8
UC3845AN: Исполнение в DIP-8 (монтаж в отверстия)
UC2845: Промышленная серия с температурным диапазоном -40°C...+85°C
UC1845: Военная серия с диапазоном -55°C...+125°C
Суффикс TR: Поставка в ленте на катушке (Tape & Reel)
Возможные аналоги: STMicroelectronics UC3845B, ON Semiconductor UC3845
FAQ

Почему контроллер не запускается при 8В на входе?

Порог включения (UVLO) для модели UC3845 составляет 8.4В; напряжение питания должно превысить это значение для активации выхода.


Можно ли использовать UC3845 вместо UC3842?

Нет без изменения схемы: у UC3845 ограничение рабочего цикла 50%, а у UC3842 порог включения 16В и цикл до 100%.


Что означает суффикс D8 в артикуле?

Данный суффикс указывает на корпус SOIC с 8 выводами для поверхностного SMT-монтажа.


Texas Instruments UC3845AD8
Texas Instruments UC3845AD8 — прецизионный ШИМ-контроллер с токовым управлением, предназначенный для проектирования эффективных DC-DC преобразователей и автономных блоков питания. Микросхема обеспечивает стабилизацию выходных параметров при минимальном количестве внешних компонентов и жестком ограничении максимального рабочего цикла.
