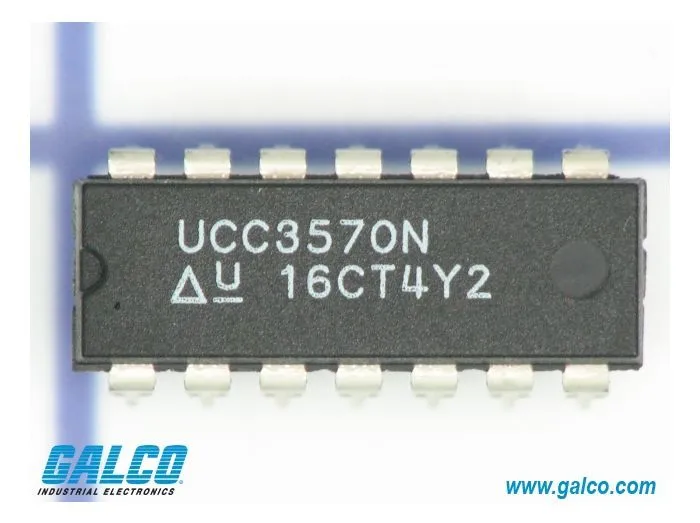

Texas Instruments UCC3570N

Артикул: UCC3570N
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики UCC3570N

Раздел
Подраздел
Texas Instruments
Вес
  • Соответствие частоты переключения номиналам внешних компонентов RT/CT
  • Диапазон рабочих температур: от 0°C до +70°C (коммерческий класс)
  • Тип монтажа: сквозной (THT) в отверстия печатной платы
  • Совместимость с драйверами затворов MOSFET и силовыми каскадами DC-DC
  • Интеграция в схемы с гальванической развязкой через оптопары
  • Ограничение: не подходит для прямого управления по току (Current Mode) без внешних цепей
  • Соблюдение ESD-защиты при монтаже интегральных схем
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Тип контроллера: Voltage Mode PWM с функцией прямой связи по напряжению
Максимальная рабочая частота: до 500 кГц
Низкий ток запуска: типичное значение 85 мкА
Напряжение питания (VCC): до 15В
Встроенная защита: поцикловое ограничение тока (Current Limit)
Тип корпуса: PDIP-14 (суффикс N, выводной монтаж)
Применение
UCC3570D — исполнение в корпусе SOIC-14 для поверхностного монтажа (SMD)
UCC2570N — промышленный температурный диапазон (-40°C...+85°C)
UCC1570 — военное исполнение с расширенными характеристиками стабильности
Суффикс N строго определяет пластиковый корпус PDIP-14
При подборе аналогов учитывать специфику функции Voltage Feed-Forward
FAQ

Для каких топологий блоков питания подходит UCC3570N?

Оптимален для прямоходовых (Forward) и повышающих/понижающих преобразователей, требующих быстрой реакции на изменение входного напряжения.


В чем преимущество функции Voltage Feed-Forward в данной модели?

Она позволяет корректировать коэффициент заполнения (duty cycle) мгновенно при изменении входного напряжения, минимизируя нагрузку на петлю обратной связи.


Можно ли установить UCC3570N вместо UCC3570D?

Электрические характеристики идентичны, но корпуса несовместимы: N — выводной PDIP, D — малогабаритный SOIC для SMD.


Texas Instruments UCC3570N
UCC3570N — это низкопотребляющий ШИМ-контроллер (PWM) с управлением по напряжению (Voltage Mode), разработанный Texas Instruments. Микросхема предназначена для построения высокочастотных DC-DC преобразователей и изолированных источников питания, обеспечивая стабильную работу системы при резких колебаниях входного напряжения благодаря функции Voltage Feed-Forward.
