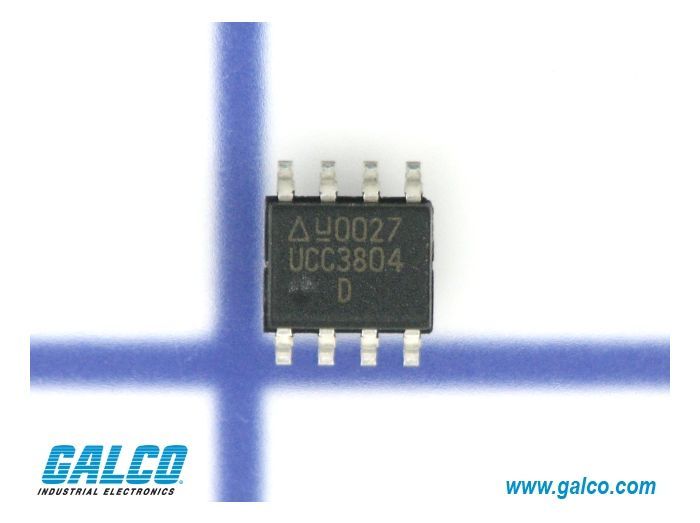

Texas Instruments UCC3804D

Артикул: UCC3804D
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики UCC3804D

Раздел
Подраздел
Texas Instruments
Вес
  • Проверка соответствия UVLO: порог включения 12.5 В, выключения 8.3 В
  • Тип монтажа: поверхностный (SMD/SMT)
  • Совместимость с логическими уровнями управления MOSFET
  • Температурный диапазон: коммерческий (0°C ... +70°C)
  • Не подходит для топологий, требующих Duty Cycle > 50% (использовать UCC3802/3803)
  • Ограничение по среде: не использовать в условиях агрессивной химии без защитного лака (IP00)
  • Сертификация: соответствует стандартам RoHS и REACH
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Сверхнизкий пусковой ток: тип. 100 мкА
Максимальная рабочая частота: до 1 МГц
Ограничение рабочего цикла (Duty Cycle): от 0% до 49%
Встроенный шунтирующий регулятор (Zener) по питанию VCC
Поцикловое ограничение тока (Cycle-by-Cycle Current Limiting)
Тип корпуса: SOIC-8 (суффикс D)
Технология BiCMOS для снижения собственного энергопотребления
Применение
Серия UCC380x: выбор зависит от порогов UVLO и макс. рабочего цикла
UCC2804D: индустриальное исполнение (-40°C ... +85°C)
UCC1804: военное исполнение (-55°C ... +125°C)
Суффикс TR: упаковка в ленту на катушке (Tape & Reel)
Суффикс G4: соответствие экологическим стандартам (Green/Pb-Free)
Функциональные аналоги: серия UC384x (учитывать различия в технологии и токах)
FAQ

В чем главное отличие UCC3804 от UCC3802?

UCC3804 имеет встроенный ограничитель рабочего цикла до 50%, тогда как UCC3802 допускает заполнение до 100%.


Можно ли подавать на VCC напрямую 15В?

Нет, микросхема имеет внутренний стабилитрон на 13.5В; при превышении 12В требуется токоограничивающий резистор.


Что означает суффикс D в наименовании?

Суффикс указывает на корпус SOIC (Small Outline IC) с 8 выводами для поверхностного монтажа.


Texas Instruments UCC3804D
UCC3804D — это высокоскоростной маломощный ШИМ-контроллер с токовым управлением (Current-Mode PWM) на базе BiCMOS-технологии. Устройство предназначено для автономных и DC-DC преобразователей, обеспечивая минимальный пусковой ток и высокую частоту коммутации до 1 МГц. Модель оптимизирована для топологий, требующих строгого ограничения рабочего цикла (Duty Cycle) до 50%, таких как прямоходовые (Forward) преобразователи.
