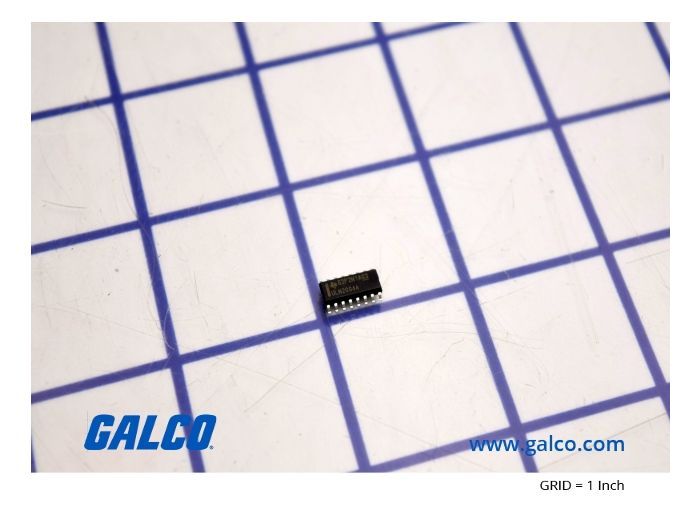

Texas Instruments ULN2004ADR

Артикул: ULN2004ADR
Изготовитель: Texas Instruments
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики ULN2004ADR

Раздел
Подраздел
Texas Instruments
Вес
  • Проверка входного уровня: требуется соответствие 6–15 В CMOS (для 5 В TTL используйте ULN2003)
  • Расчет теплового режима: суммарный ток всех каналов ограничен мощностью рассеивания корпуса SOIC
  • Тип нагрузки: преимущественно индуктивная или резистивная
  • Интерфейс: открытый коллектор
  • Совместимость с процессами автоматизированного монтажа (Tape & Reel)
  • Ограничение: не использовать с логическими уровнями 3.3 В без согласования
  • Ограничение: превышение 500 мА на канал ведет к выходу из строя
  • Сертификация: RoHS, REACH
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Texas Instruments на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Конфигурация: 7 независимых каналов (NPN Darlington)
Максимальный ток коллектора: 500 мА на канал
Выходное напряжение: до 50 В
Встроенные диоды для подавления индуктивных выбросов
Входы оптимизированы для работы с 6–15 В CMOS-логикой
Тип корпуса: 16-SOIC (Small Outline IC)
Монтаж: поверхностный (SMT/SMD)
Применение
ULN2004ADR: суффикс 'D' обозначает корпус SOIC, 'R' — упаковку в катушках
ULN2004AN: исполнение в DIP-корпусе для монтажа в отверстия
ULN2003A: аналогичная сборка для логики 5 В TTL/CMOS
ULN2001/2002: специализированные версии для других уровней напряжений
Функциональные аналоги: STMicroelectronics ULN2004, Toshiba TBD62004 (современная DMOS-версия)
FAQ

В чем отличие ULN2004 от ULN2003?

ULN2004 имеет входные резисторы, оптимизированные для 6–15 В CMOS-логики, в то время как ULN2003 рассчитан на 5 В TTL/CMOS.


Можно ли объединять выходы для увеличения тока?

Да, каналы можно подключать параллельно для управления нагрузками с током выше 500 мА при соблюдении теплового баланса.


Нужны ли внешние диоды при работе с реле?

Нет, микросхема уже содержит встроенные защитные диоды, которые необходимо подключить к линии питания нагрузки через вывод COM.


Texas Instruments ULN2004ADR
ULN2004ADR — это высоковольтная и сильноточная сборка транзисторов Дарлингтона от Texas Instruments, состоящая из семи независимых пар с общим эмиттером. Компонент предназначен для управления индуктивными нагрузками (реле, соленоидами, двигателями) от логических схем CMOS с напряжением 6–15 В. Интегрированные диоды подавления выбросов обеспечивают защиту цепей при коммутации реактивных нагрузок.
